Lokalizace prvku mapy

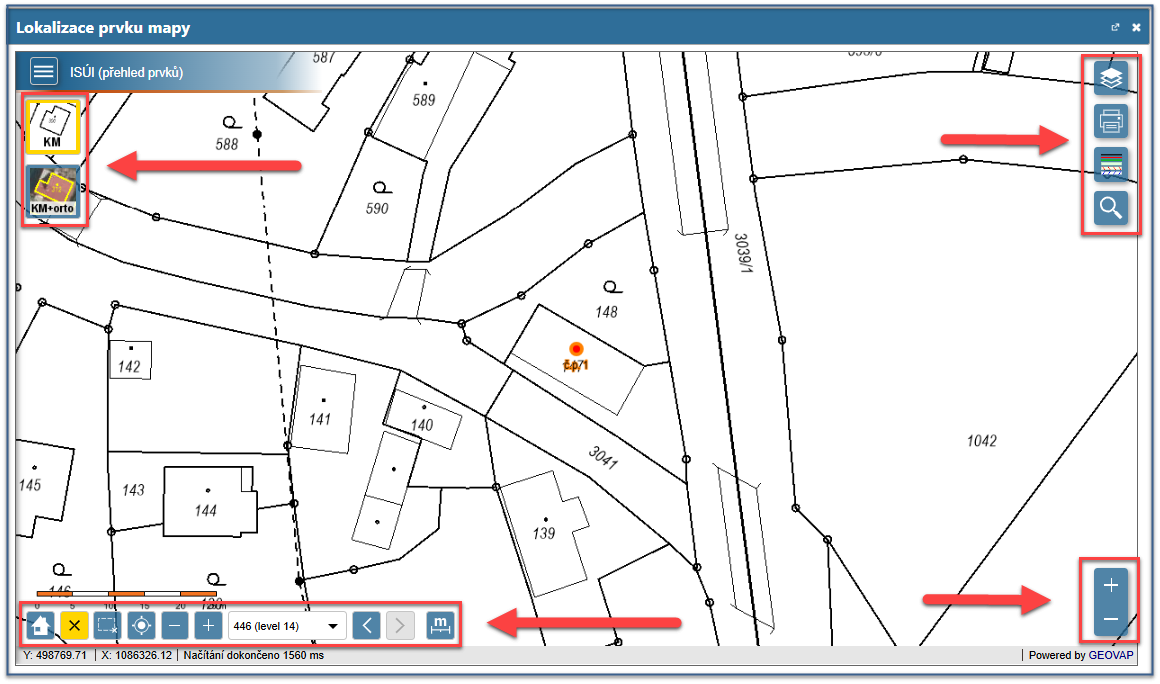

Grafické okno lokalizace prvků mapy obsahuje 4 panely nástrojů pro ovládaní zobrazení  mapy a nastavení obsahu mapových podkladů

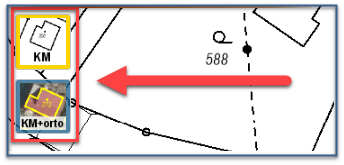

Základní podkladová mapa - katastrální mapa nebo katastrální mapa + ortofotomapa (letecké snímky)

Základním mapovým podkladem je katastrální mapa, kterou lze zobrazit buď samostatně, nebo v kombinaci s ortogonalizovanými leteckými snímky (tzv. ortofotem). Změna výběru mapy se provede kliknutím na požadované tlačítko. Tlačítko aktuálně zobrazené mapy je označeno žlutou barvou.

Volba připojených vrstev mapy, možnost tisku, legenda a vyhledání prvků

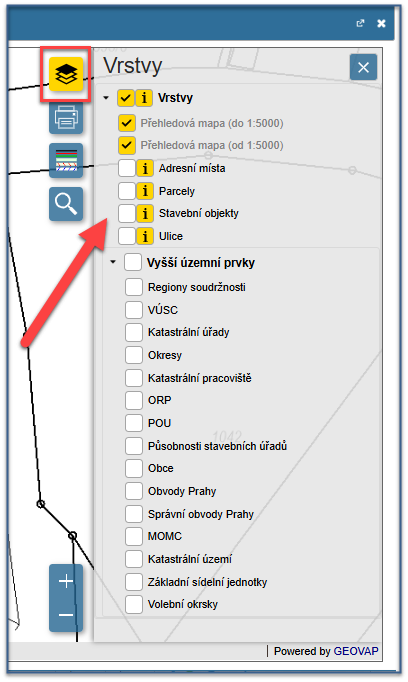

Vrstvy

Nabídka vrstev se zviditelní kliknutím na ikonu  . Požadovaná vrstva se vybere zaškrtnutím, překreslení je provedeno automaticky.

V případě výběru připojených vrstev lze volit základní uzemní prvky příp. vyšší územní prvky. Volby se aktivují přepínači.

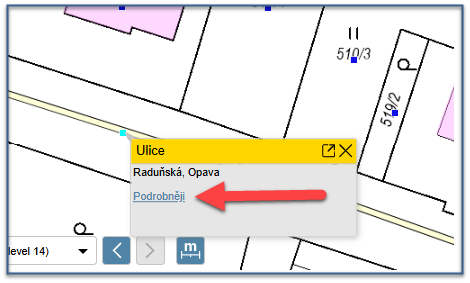

Z grafického prostředí je možné zobrazit informace o prvku kliknutím na příslušný definiční bod v mapě.

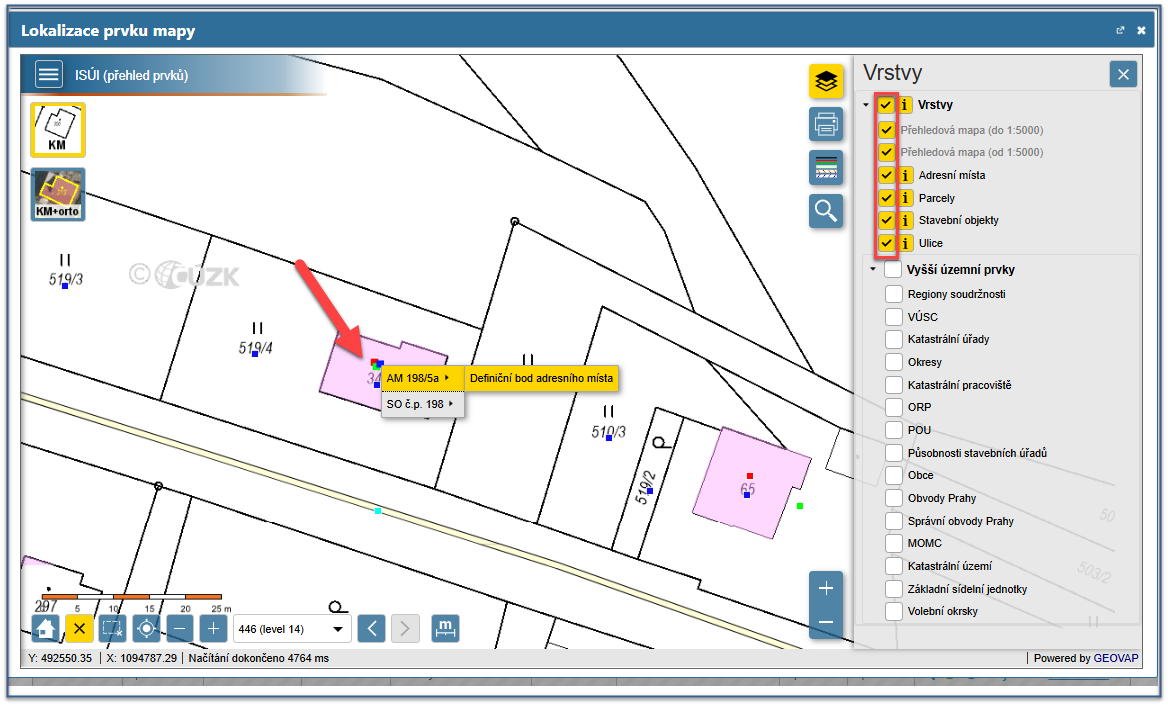

V případech, kdy jsou definiční body prvku např. definiční bod stavebního objektu a definiční bod adresního místa na stejné poloze, je zobrazen sdružený definiční bod - najetím na tento bod máte možnost vyběru konkrétního prvku a zobrazení podrobnějších informací o daném prvku

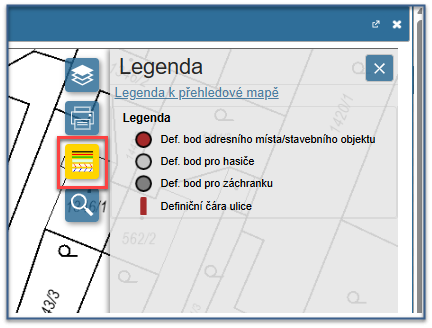

Legenda

Bližší popis zobrazených prvků se nachází pod ikonou Legenda

Vyhledání

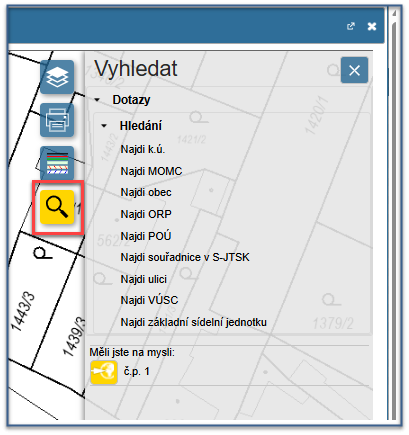

Zákládní vyhledávání prvků lze realizovat i v grafickém prostředí

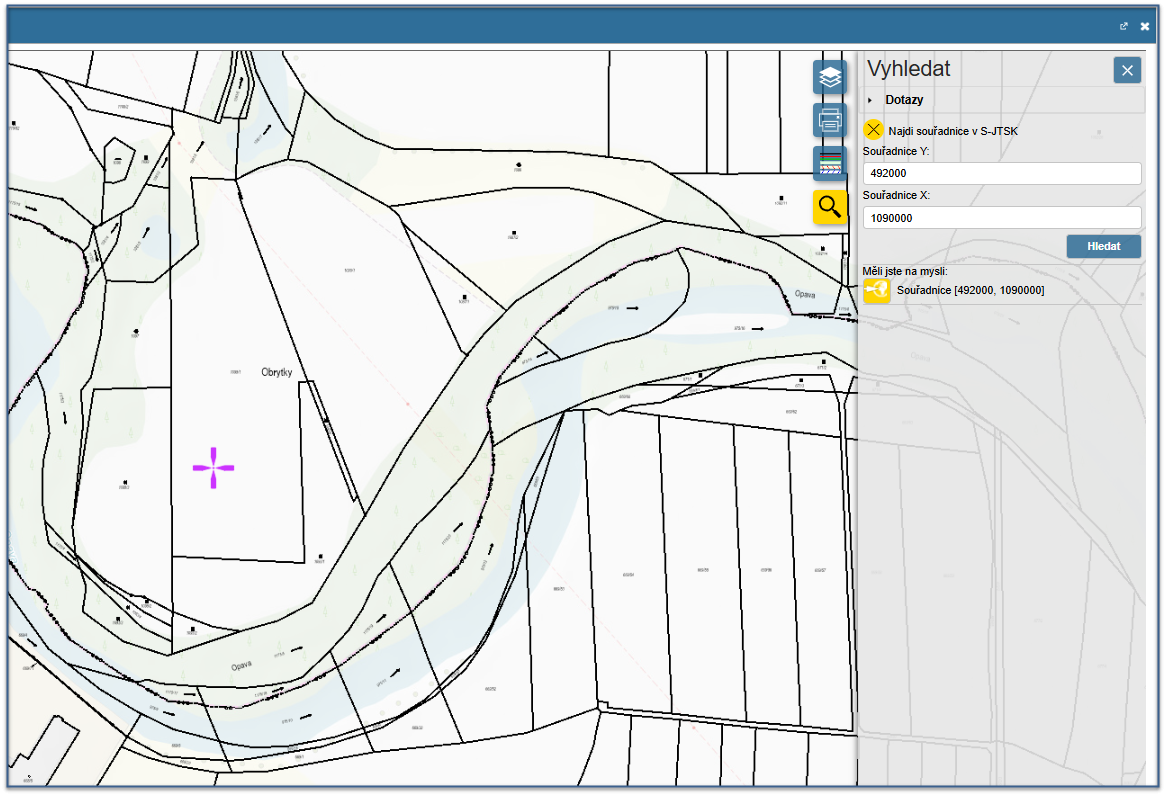

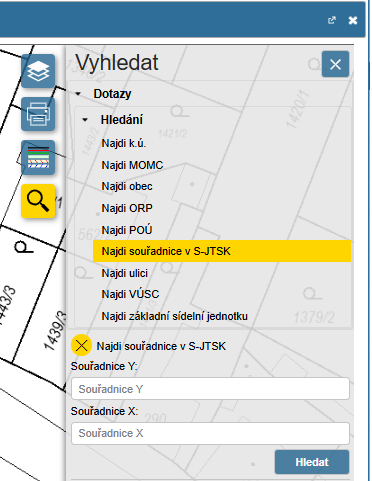

Je např. možné také vyhledávání místa na mapě pomocí souřadnic

Po vyplnění souřadnic a kliknutí na tlačítko  , se zadané místo objeví na mapě zvýrazněné fialovým křížem.

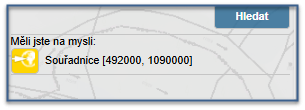

Tímto odkazem je možné zobrazit náhled vyhledaného prvku, případně dané souřadnice, opakovaně, například pokud uživatel mapu přiblíží nebo posune, a poté bude chtít znovu zobrazit hledané místo.

Výběr je možné zrušit tlačítkem  nad formulářem pro vyhledání nebo tlačítkem  v dolním panelu tlačítek.

Ovladače pohledu - Domů, Zrušit zvýraznění, Zoom obdélníkem, Lokalizace souřadnic, Oddálit a další

Zrušení zvýraznění

 Tlačítko pro zrušení zvýraznění slouží pro zrušení aktuálního výběru.

Zoom obdélníkem

Pro výběr podoblasti mapového výřezu slouží Výběr obdélníkem. Tato funkce se zapne kliknutím na tlačítko . Je-li funkce aktivní, tlačítko má žlutou barvu.  Pro výběr je poté třeba v prostoru mapového výřezu nakreslit požadovaný obdélník držením levého tlačítka myši a současným tažením myši.

Lokalizace souřadnic

Funkce Lokalizace WGS-84 se spustí kliknutím na tlačítko  umístěné v dolním panelu tlačítek. Po kliknutí na libovolné místo v mapě se tabulka vyplní příslušnými souřadnicemi. Souřadnice zeměpisné

šířky a délky jsou ve Světovém geodetickém systému 1984 (WGS84), používá je například globální navigační družicový systém (GNSS). Souřadnice Y, X jsou v systému Jednotné trigonometrické sítě katastrální (S-JTSK). Z pole URL je možné zkopírovat odkaz, který otevře aktuálně zobrazenou mapovou kompozici.

Geolokace

Pokud zařízení, na kterém je mapa zobrazena, podporuje zjištění geografické polohy, pomocí tlačítka  je možné svou polohu zobrazit.

Oddálit, Přiblížit

Pro přiblížení mapy slouží tlačítko , pro oddálení mapy slouží tlačítko .

Historie pohledů

Šipky  slouží pro pohyb v historii pohledů neboli mapových výřezů. Pokud je tlačítko šedé, znamená to, že krok v daném směru neexistuje. Funkčnost těchto tlačítek odpovídá funkčnosti tlačítek "zpět" a "vpřed" v běžné aplikaci. Posun je možné provést až o 20 kroků zpět/vpřed, je-li takový počet kroků dostupný. Pokud není, provede se maximální možný počet kroků daným směrem.

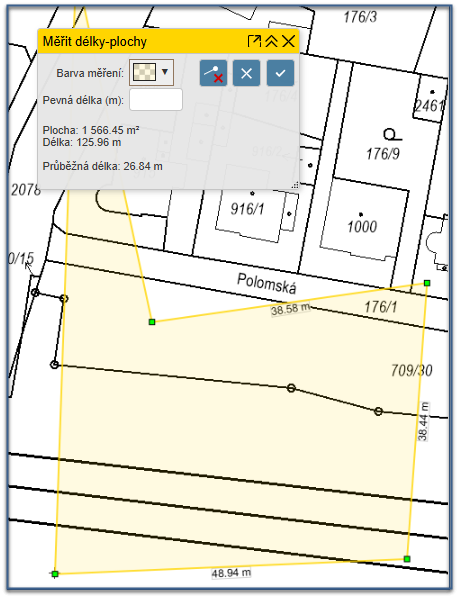

Měření vzdáleností, ploch a obvodů

Přiblížit, Oddálit

Změna měřitka mapy
