Grafická editace volebních okrsků - popis nástrojů v ISÚI

Pro editaci hranic/linií VO a obcí/MOMC slouží nástroje, které zde budou popsány.

Obecně všechny nástroje slouží společně ke všem změnám VO, tzn. založení, změně i zrušení VO.

Grafický editor Marushka s oknem Editace volebního okrsku a podoknem Editace hranic volebních okrsků. Zobrazí se území obce/MOMC s hranicemi VO.

Hranici obce/MOMC ani body na hranici obce/MOMC nelze smazat, pouze je možné vkládat nové lomové body - body by měly být vloženy na přímku, protože se nejedná o editaci hranice obce nebo hranice MOMC.

Hranici VO i body na hranici VO lze smazat a lze také do hranice VO vkládat nové lomové body.

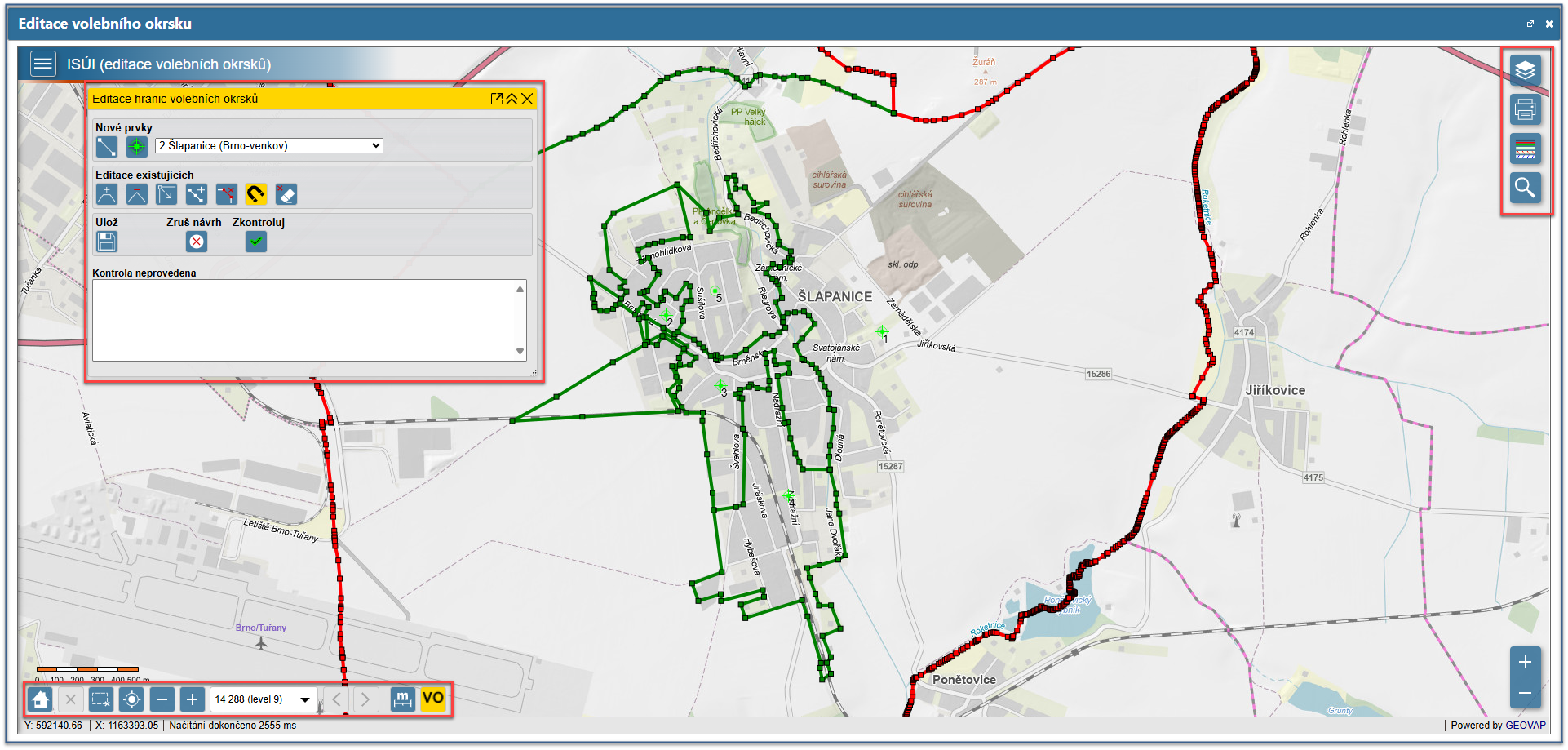

Grafický editor Marushka s oknem Editace hranic volebních okrsků; navigační menu vpravo; funkční tlačítka dole; hranice obce červená s černými body, hranice VO zelená s černýmí body

Je nutné si zobrazit v potřebném přiblížení hranici mezi VO, kterou chcete změnit. Pomocí myši, navigačního menu vpravo a panelu nástrojů dole pod oknem (nebo jejich kombinací) si zobrazíte hranici VO, kterou chcete změnit.

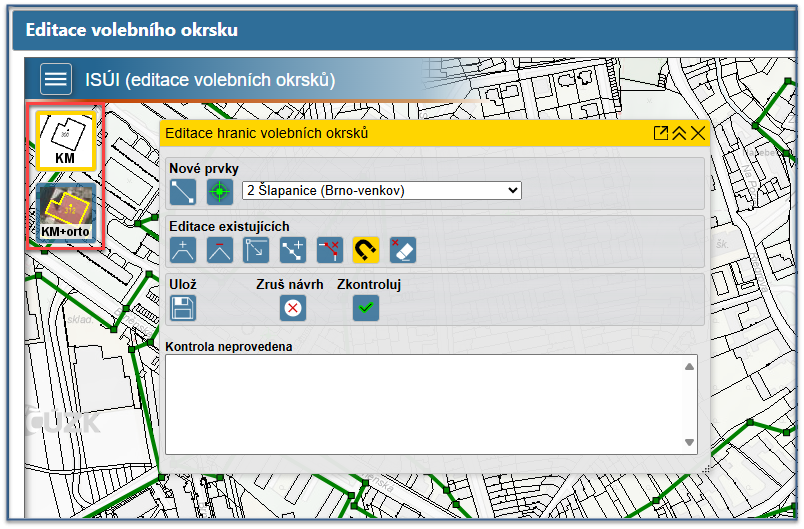

Můžete si zvolit mapový podklad, který se bude pod hranicemi okrsků zobrazovat:

Tlačítko Katastrální mapa

oPro měřítka 1:5 000 a větší se zobrazí navíc podklad katastrální mapy.

oPři měřítku menším než 1:5 000 se zobrazují jako podklad Základní mapy ČR.

Tlačítko: Katastrální mapa + ortofoto

oPro měřítka 1:5 000 a větší se zobrazuje ortofotomapa pod katastrální mapou.

oPro měřítka 1:5 001 až 1:20 000 zůstává zobrazení ortofotomapy jako podkladové mapy.

oPro měřítka menší než 1:20 000 se zobrazují podkladové mapy Základní mapy ČR.

Automaticky je přednastaveno zobrazení katastrální mapy, a proto tlačítko Katastrální mapa je zvýrazněné.

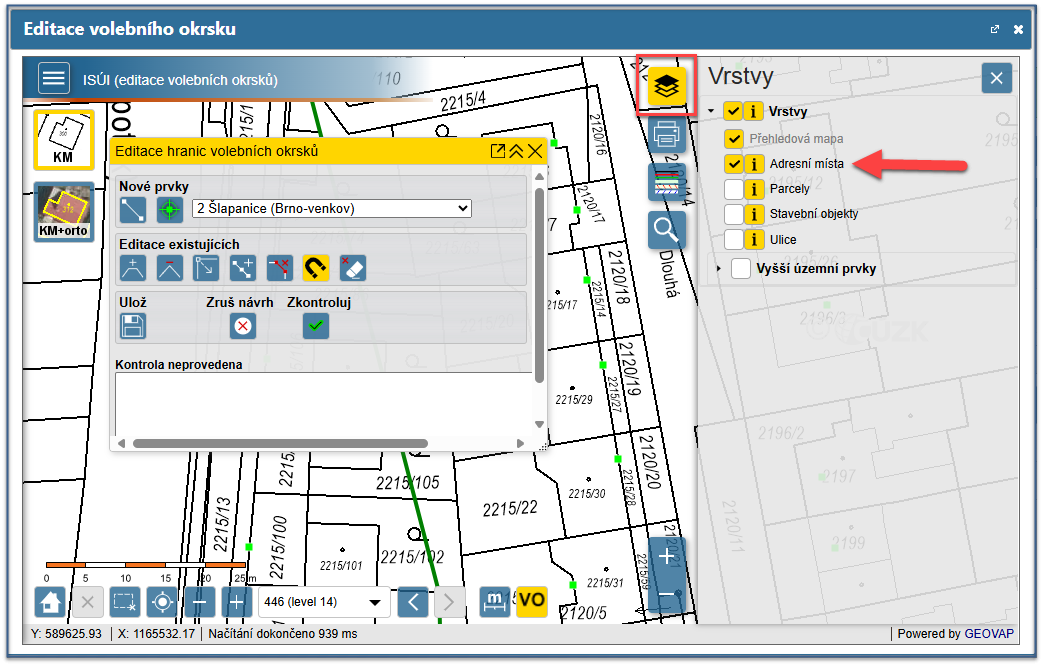

Vpravo nahoře se nachází záložka Vrstvy, kde je možné aktivovat zobrazení některé z vrstev stavebních objektů, adresních míst, parcel nebo ulic.

Při editaci VO je užitečné aktivovat si vrstvu adresních míst, jejichž definiční body jsou zobrazeny zelenými čtverečky. Můžete si tak zkontrolovat polohu definičních bodů adresních míst vůči hranicím VO. Jelikož adresní místa přejímají VO podle polohy definičního bodu v polygonu VO, jednoznačně ověříte správnost zařazení adresního místa do VO.

Editace volebních okrsků probíhá pomocí nástrojů v okně Editace hranic volebních okrsků

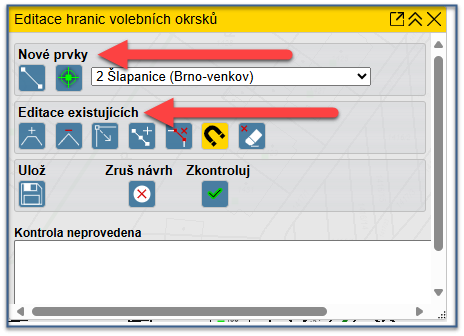

Okno je rozděleno na nástroje pro kreslení nových hranic VO/def.bodů VO a na editaci stávajících prvků.

Nástroje v panelu slouží pro kreslení a editaci elementů VO, levé tlačítko myši se používá pro označení elementů a kreslení, pravé tlačítko myši funkci ukončuje.

Modrou barvou se označují prvky, které jsou vybrány k editaci nebo ke zrušení. Červeně se označují prvky, které se nabízí k výběru, když je v okolí výběru více možností, a je potřeba je dalším kliknutím levého tlačítka myši potvrdit.

Změny je nutné ukládat ikonou diskety.

Posunout definiční bod VO nelze, je nutné v tomto případě vždy původní definiční bod VO smazat a zadat nový tak, aby každý polygon VO měl právě jeden definiční bod.

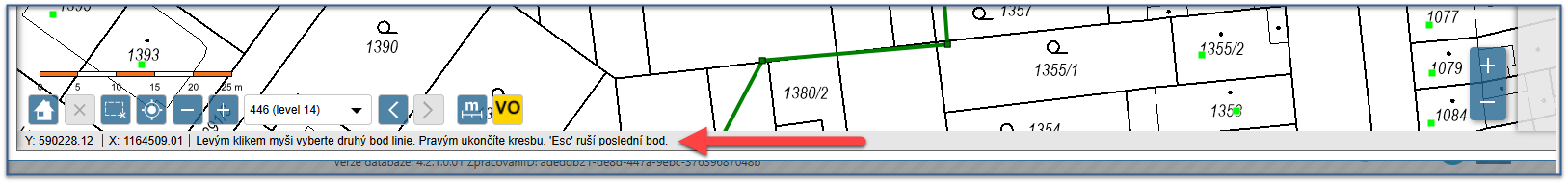

Při kreslení jsou zobrazeny v grafickém okně nápovědné texty vlevo dole - informují, co funkce očekává a jak je nutné postupovat.

Popis panelu Editace volebních okrsků

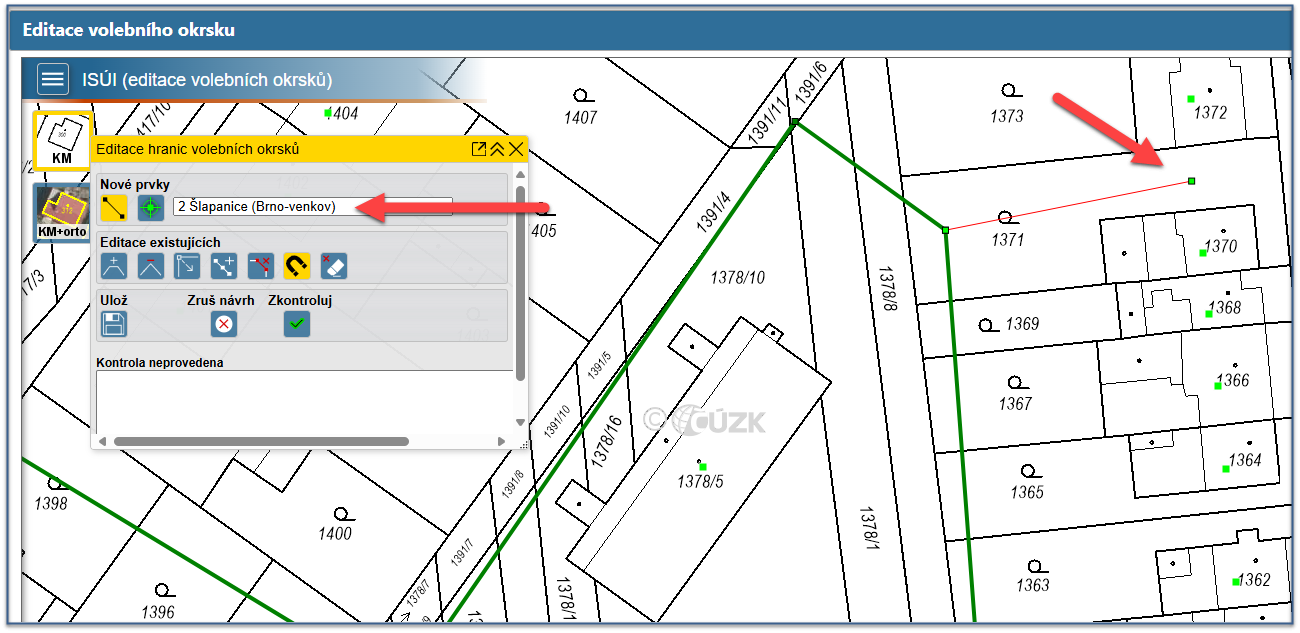

  Kreslení nové hranice VO - navrhne průběh nové hranice VO, kresba se vytváří přímo v mapovém okně klikáním levého tlačítka myši a lomové body jsou označeny zelenými čtverečky, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit  . Při kreslení je možné/nutné zapnout "Přitahování k lomovým bodům" popis viz dále nástroj .

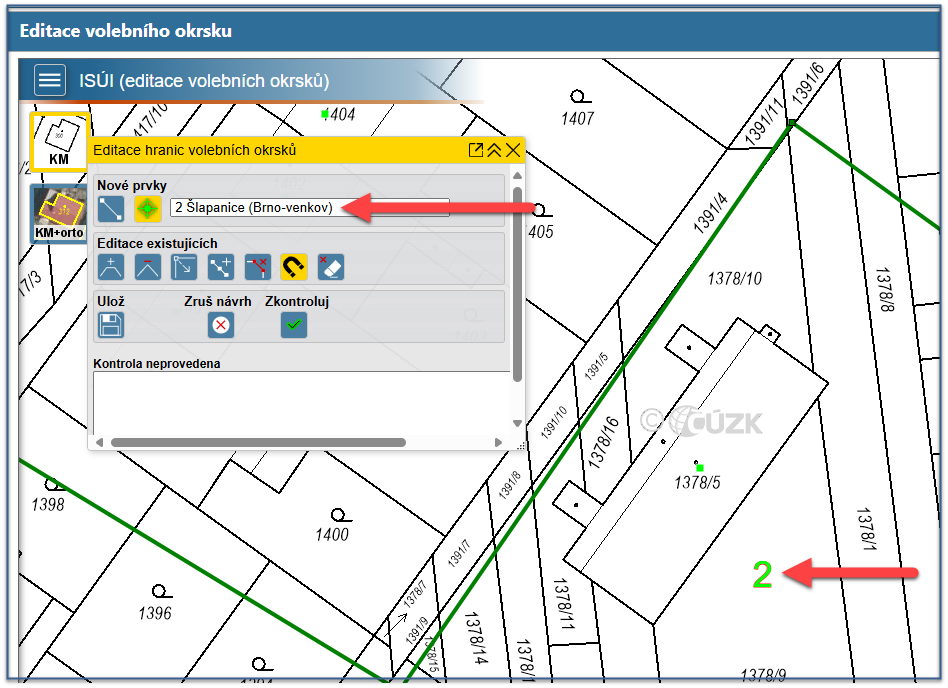

    Umístit nový definiční bod VO - funkce nakreslí definiční bod nového VO, editovaný VO je vybrán z rozbalovacího seznamu, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit . Definiční bod VO nelze posunout, je nutné vždy původní definiční bod VO smazat (funkce popsaná níže) a zadat nový tak, aby každý polygon VO měl právě jeden definiční bod.

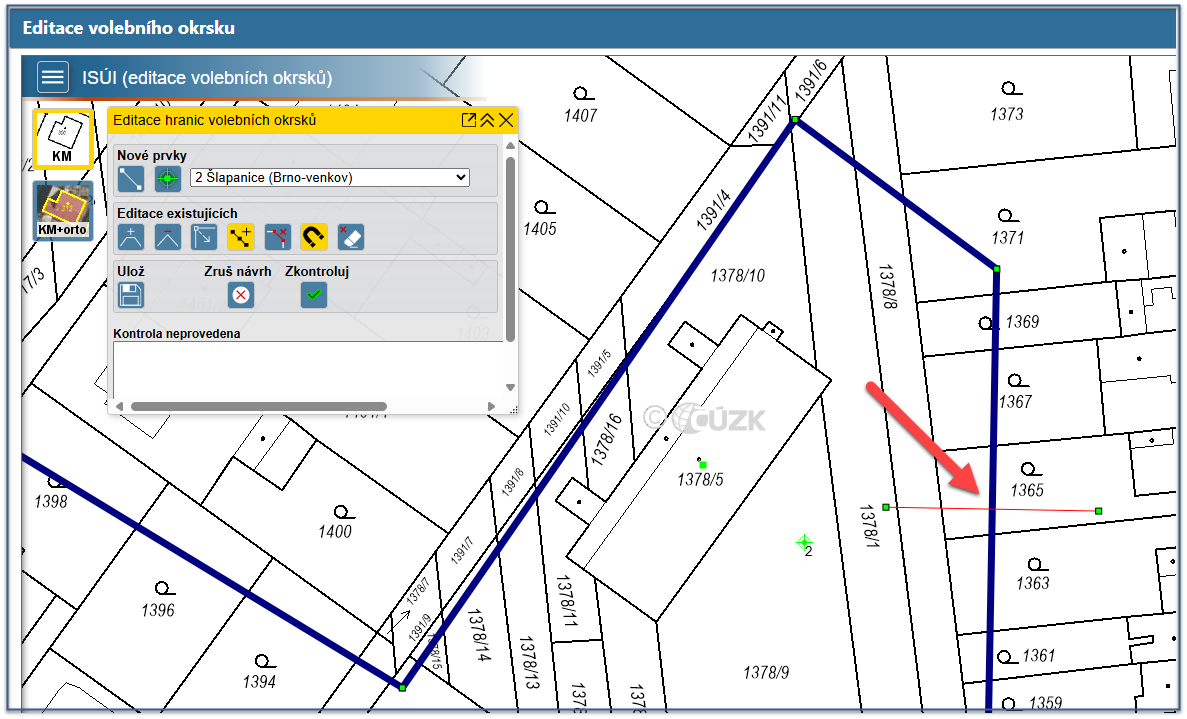

  Přidat bod do hranice VO - po označení linie levým tlačítkem myši v místě vkládání bodu je možné nový bod umístit, editovaná linie se označí modrou barvou, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit

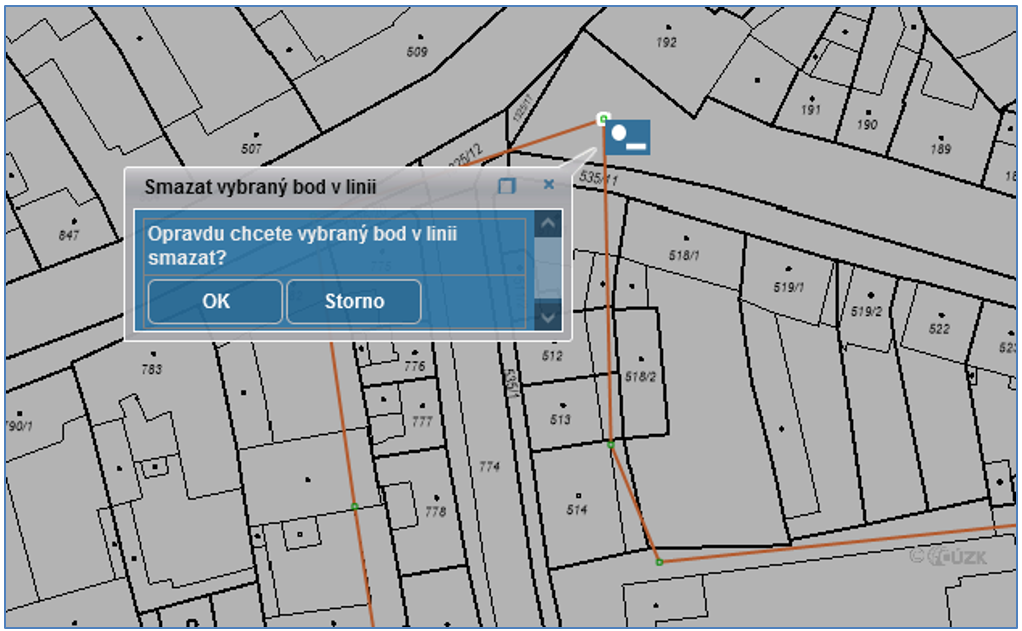

 Odebrat bod z hranice VO - levým tlačítkem myši se označí bod,  který má být z linie odstraněn, editovaná linie se označí modrou barvou a průběh VO je vykreslen bez odebraného bodu, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit .

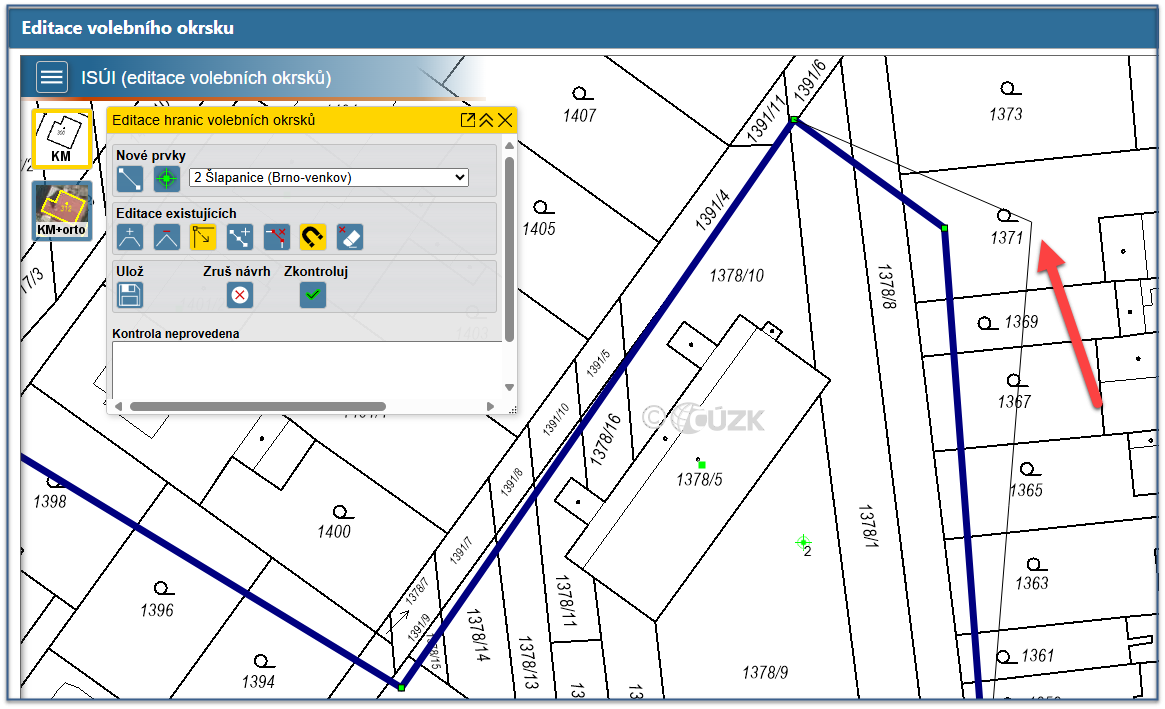

 Posunout bod VO - levým tlačítkem myši se označí bod, který lze opětovně umístit a určit mu novou polohu, editovaná linie se označí modrou barvou, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit .

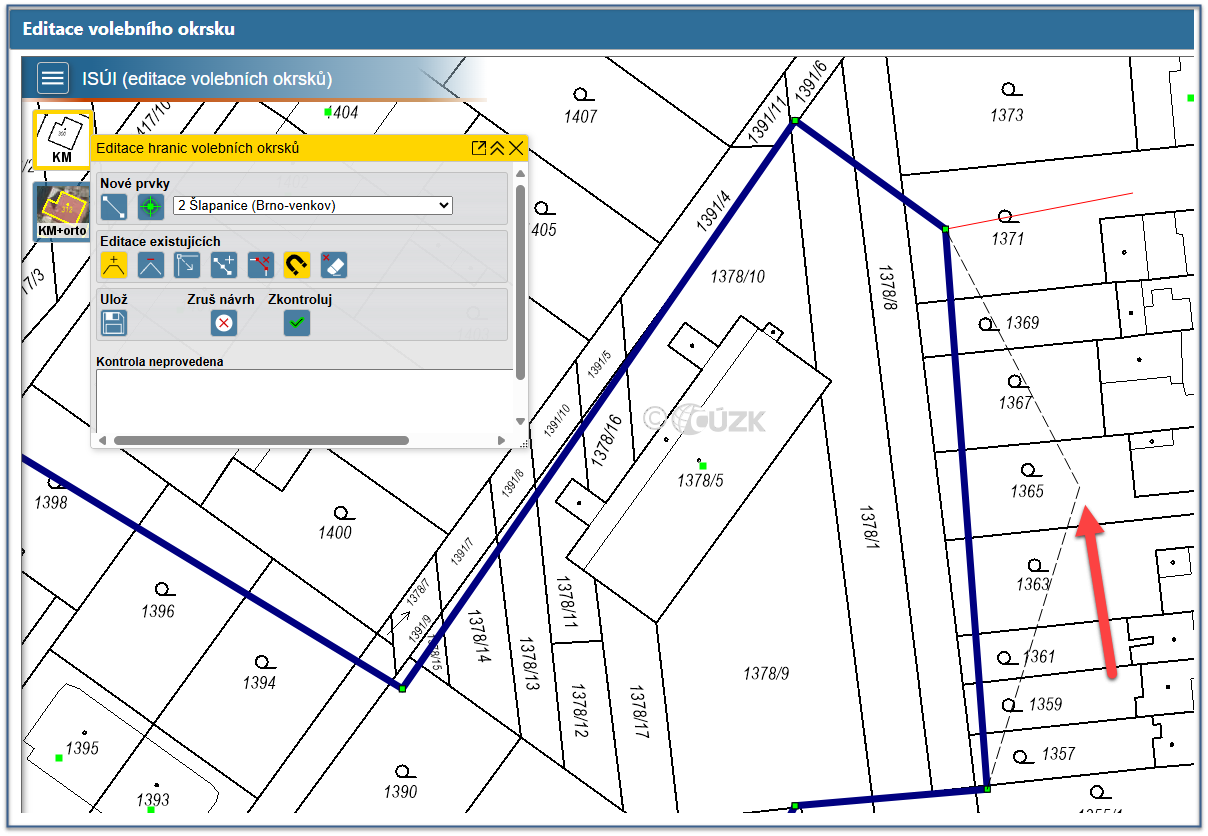

 Pridat bod na kolmici kurzoru - funkce umožňuje vložit bod na přímku do hranice VO, levým tlačítkem myši se označí linie a posunutím poloha bodu na přímce, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit .

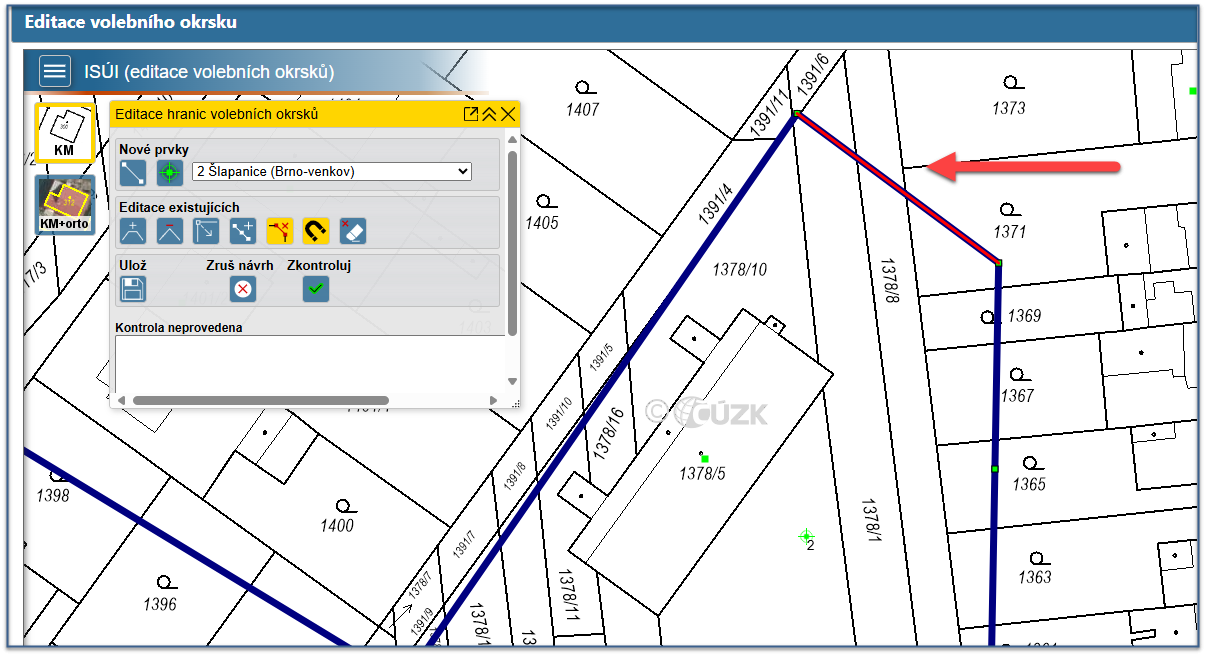

 Smazat část linie VO - funkce po označení části VO levým tlačítkem myši provede smazání elementu (od bodu k bodu), editovaná linie je označena modře, rušený prvek je označen červenou barvou a po označení je nutné potvrdit rušení levým tlačítkem myši, funkce se ukončí pravým tlačítkem myši, změnu je nutné uložit .

 Přitahování k lomovým bodům - aktivací této funkce je možné nové příp. editované elementy VO napojovat na stávající hranice VO nebo na hranice obce a to pouze v lomových bodech.

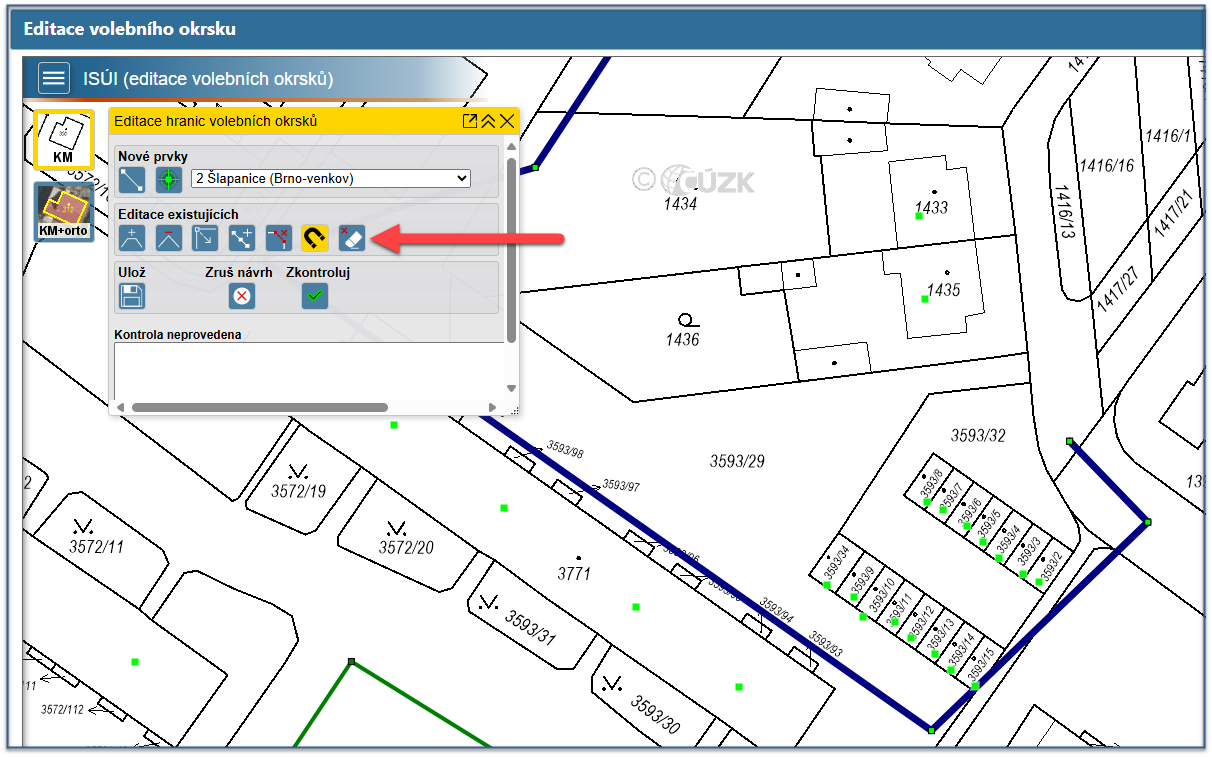

 Smazat vybrané prvky - smaže všechny vybrané prvky celé linie VO nebo definiční bod VO, označí se linie/bod levým tlačítkem myši, dojde k označení modrou barvou a kliknutím na tuto ikonku se linie/bod smaže.

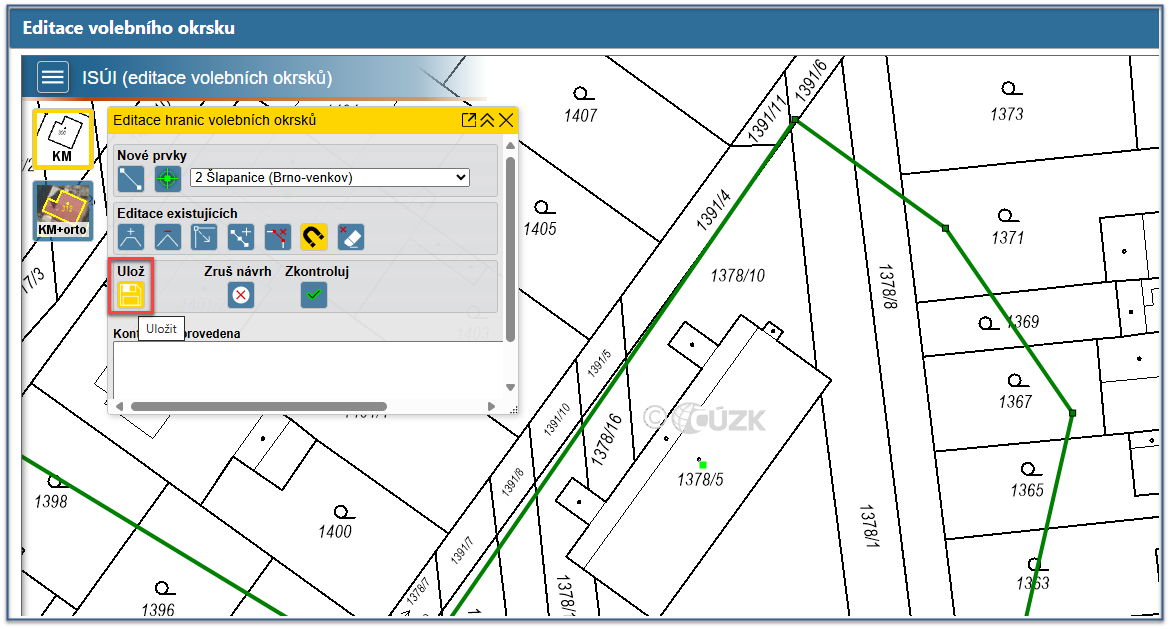

 Uložit editaci - pro zákresu nové linie VO příp. editaci stávající je nutné provést uložení změn, uložení je vhodné využívat i v průběhu kreslení VO. Po úspěšném uložení se VO zobrazuje zelenou barvou.

  Zruš návrh - funkce odstraní všechny kroky, které byly v grafickém prostředí při editaci hranic VO provedeny

  Zkontroluj - funkce provede grafickou kontrolu návrhu změn a zobrazí případné chyby

Grafická kontrola NZ

Po dokončení editace hranic VO je nutné zkontrolovat grafický návrh v Marushce.

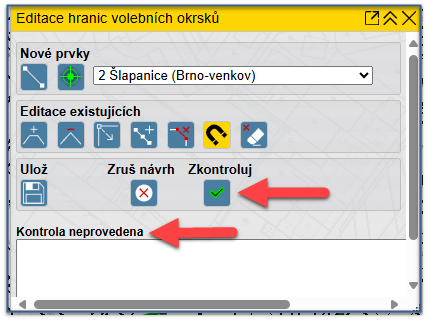

Klikněte na tlačítko Zkontroluj (pokud nebyla kontrola ještě provedena, je zobrazena tato informace)

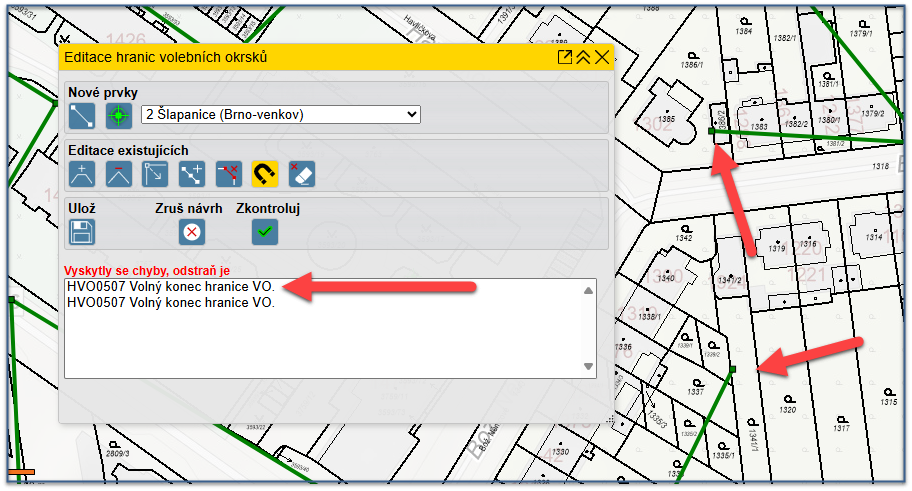

Výstup z grafické kontroly je zobrazen v okně.

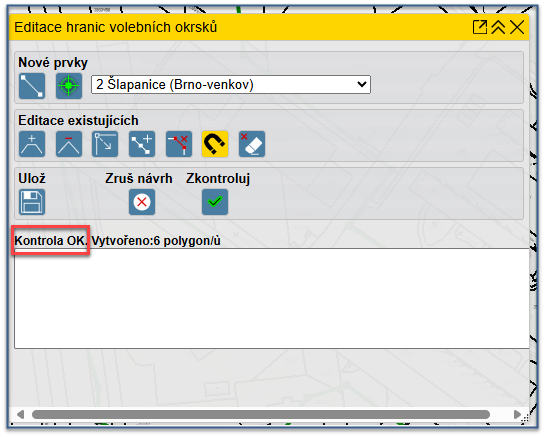

Chyby je nutné pomocí editačních nástrojů odstranit, po kliknutí na uvedenou chybu se tato chyba zobrazí v grafickém okně. Následně je nutné znovu provést grafickou kontrolu, která končí stavem "OK"
