Změna volebního okrsku

V našem příkladu budeme měnit hranici mezi volebními okrsky č. 2 a č. 5 v obci Šlapanice.

Založení návrhu změny (NZ)

Pro založení nového NZ klikněte na Moje NZ. Dostanete se na stránku Seznam návrhů změn (NZ) (obrazovka UWF100). Klikněte na tlačítko Založit NZ VO.

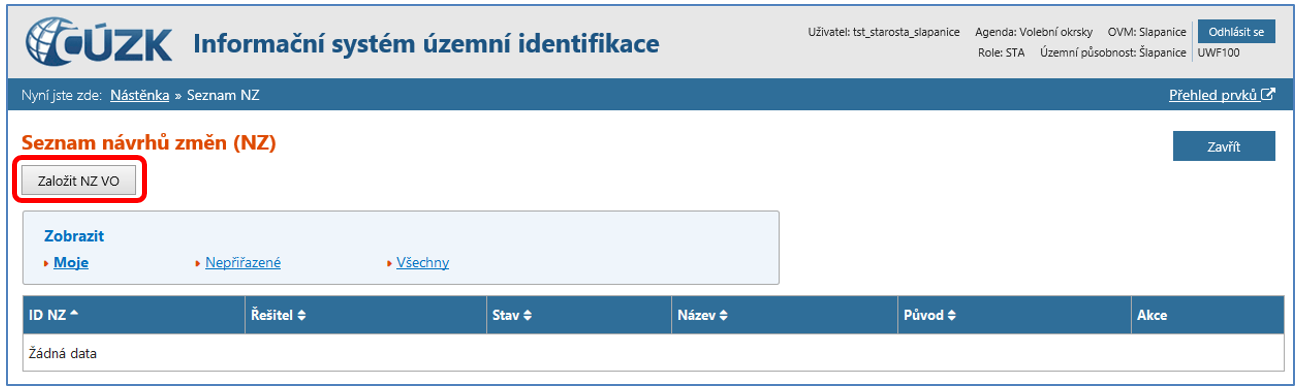

Obr. 2 – Obrazovka Seznam návrhů změn (NZ) a tlačítko Založit NZ VO

Vyplňte povinný údaj Název a vyberte území dokumentu, pro které budete NZ tvořit. Založení NZ potvrďte tlačítkem Uložit (obrazovka UNZ130).

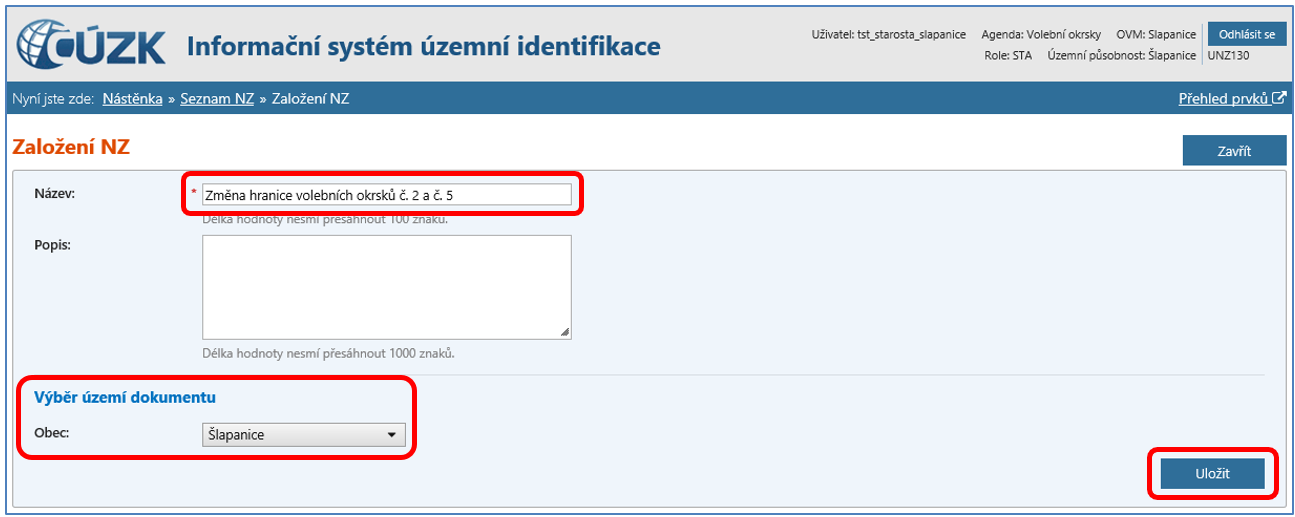

Obr. 3 – Obrazovka Založení NZ

Nový NZ se objeví na stránce Seznam návrhů změn (obrazovka UWF100).

Klikněte na ikonu lupy Zobrazit detail.

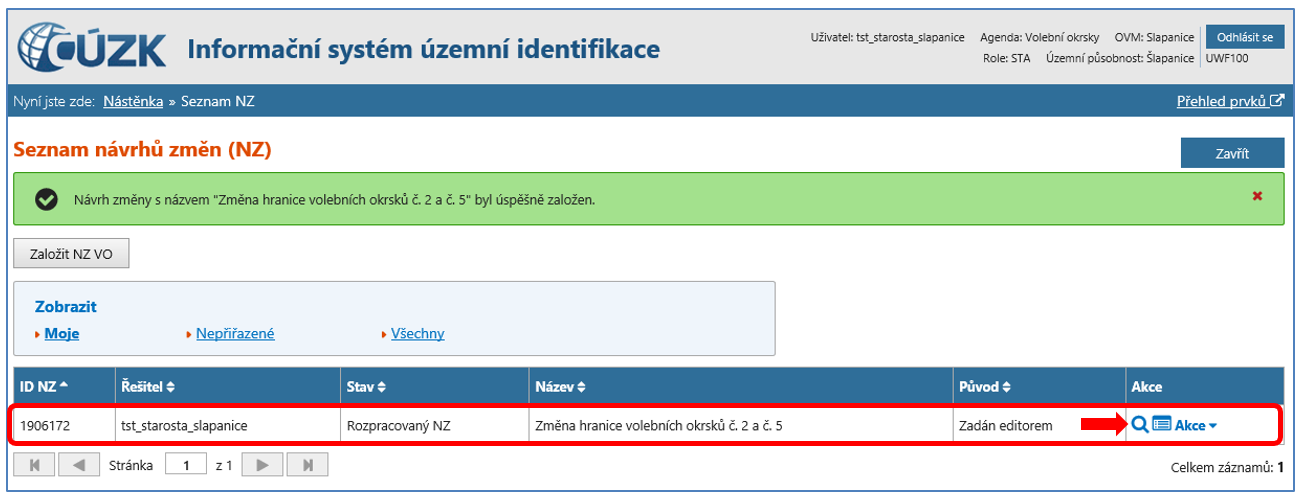

Obr. 4 – Obrazovka Seznam návrhů změn (NZ) s nově založeným NZ

Dostanete se do formuláře detailu NZ (obrazovka UNZ110).

NZ zatím neobsahuje žádné položky ani podklady.

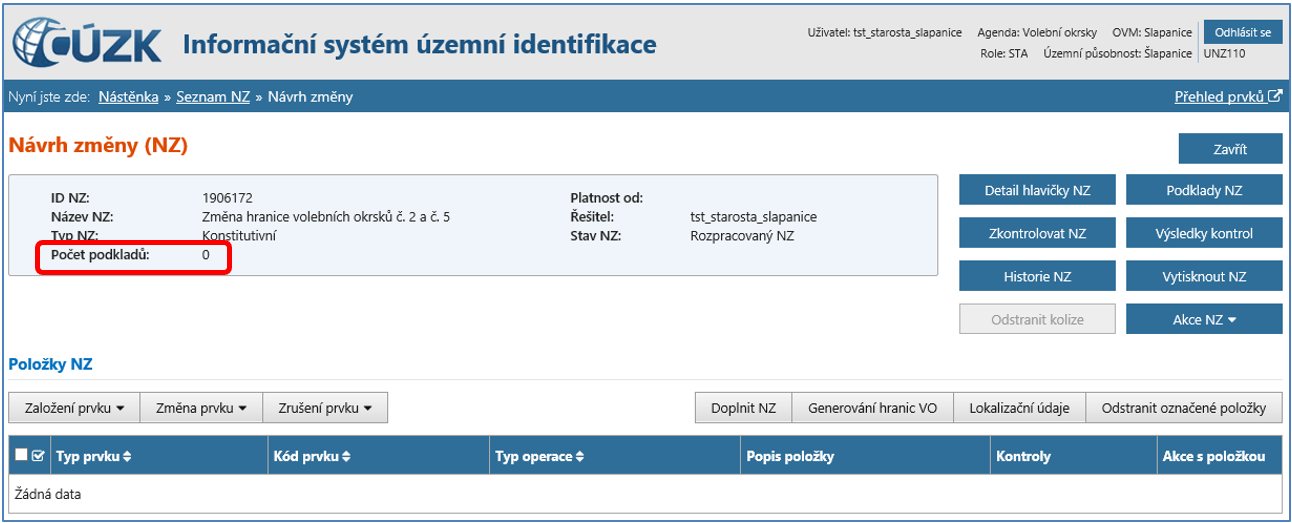

Obr. 5 – Detail návrhu změny; Počet podkladů: 0

Založení podkladů návrhu změny

V návrhu změny je třeba vložit informaci o podkladu, na základě kterého změnu provádíte. Klikněte na tlačítko Podklady NZ.

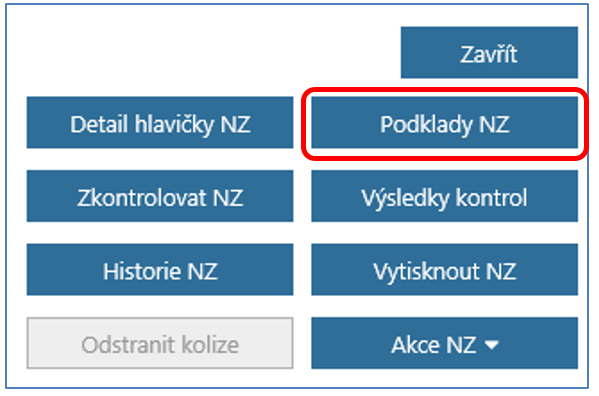

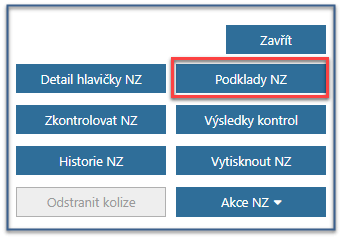

Obr. 6 – Tlačítko Podklady NZ na obrazovce Návrh změny (NZ)

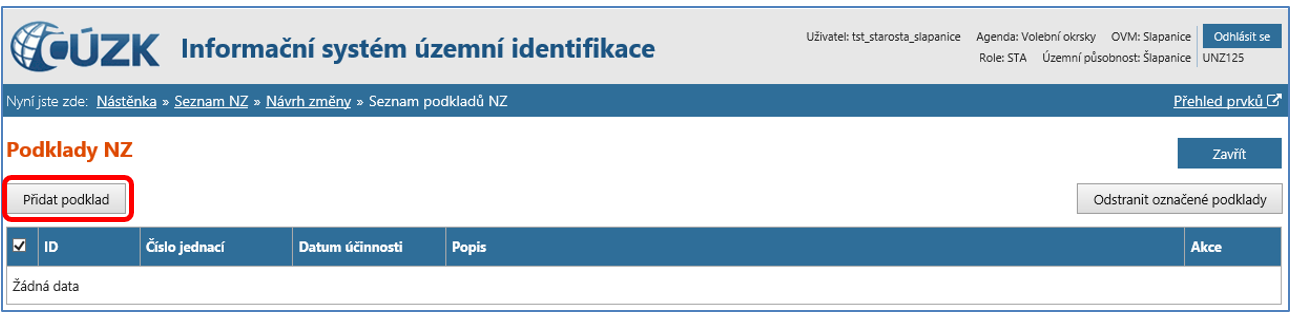

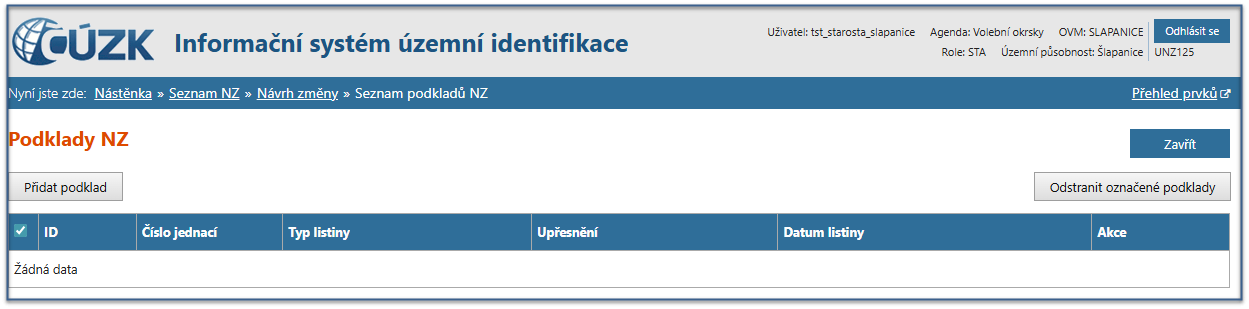

Otevře se obrazovka Podklady NZ, kde zatím není žádný vložený podklad. Klikněte na tlačítko Přidat podklad.

Obr. 7 – Tlačítko Přidat podklad na obrazovce Podklady NZ

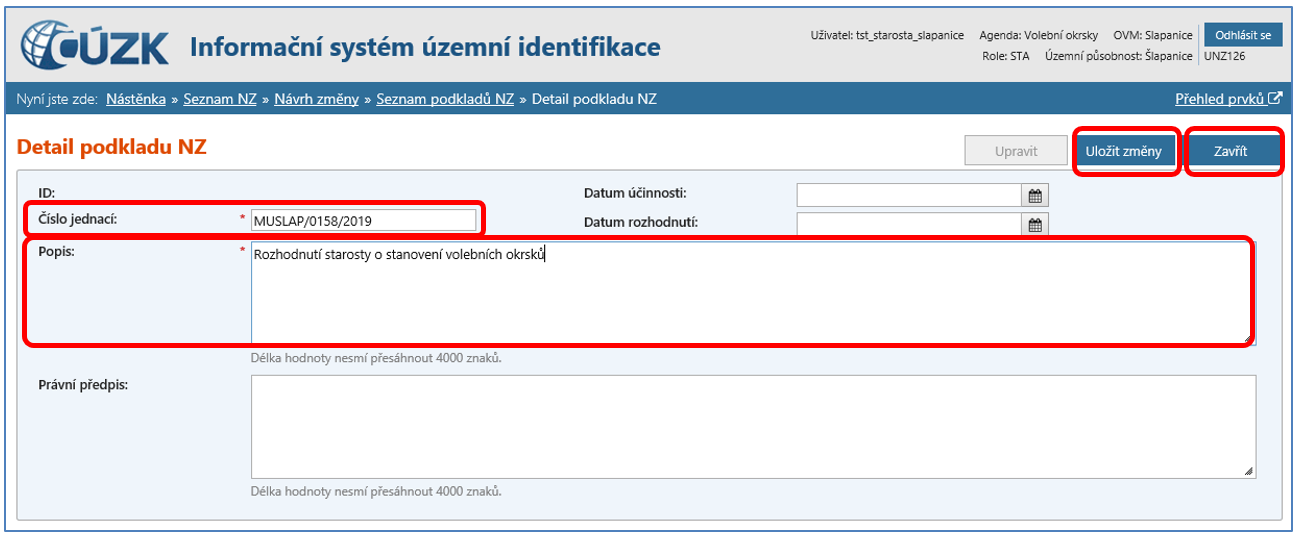

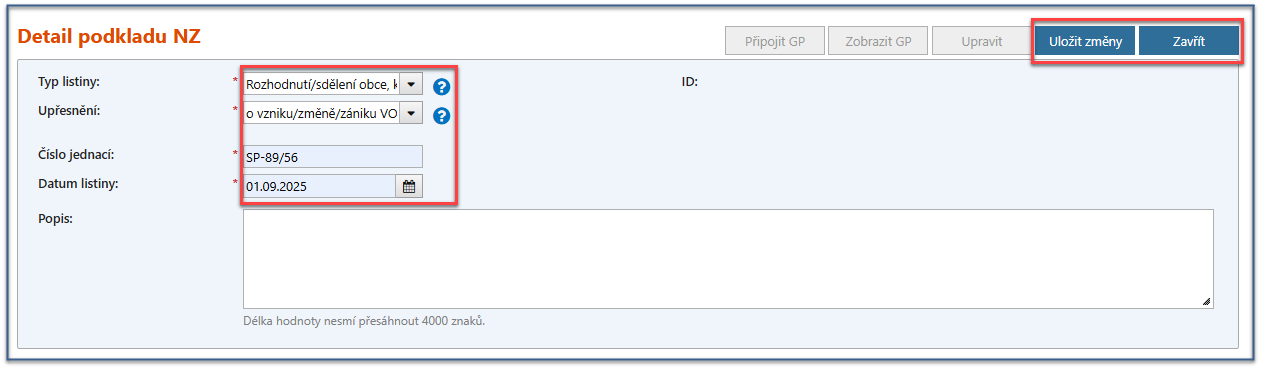

Na obrazovce Detail podkladu NZ vyplňte povinné údaje Číslo jednací a Popis. Klikněte na tlačítko Uložit změny a poté Zavřít.

Obr. 8 – Obrazovka Detail podkladu NZ

Vrátíte se na obrazovku Podklady NZ, kde se zobrazí nově založený podklad. Zpět do detailu NZ se dostanete klikem na tlačítko Zavřít.

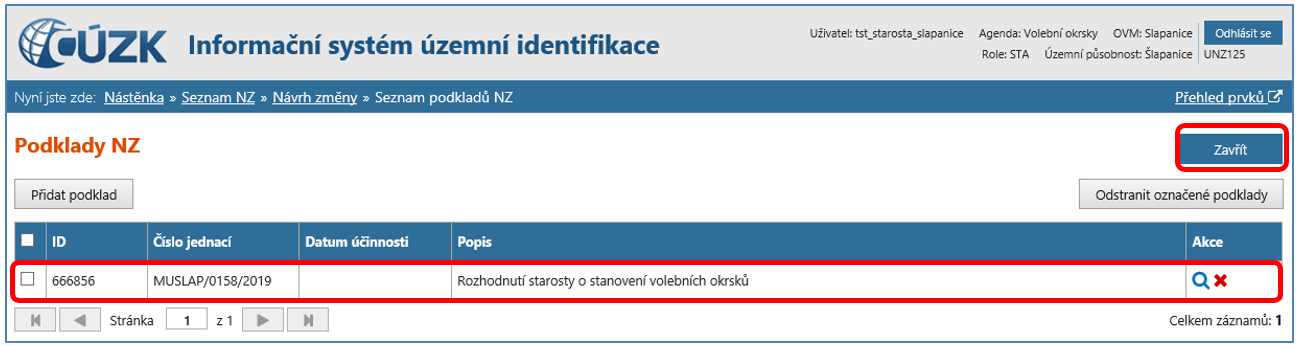

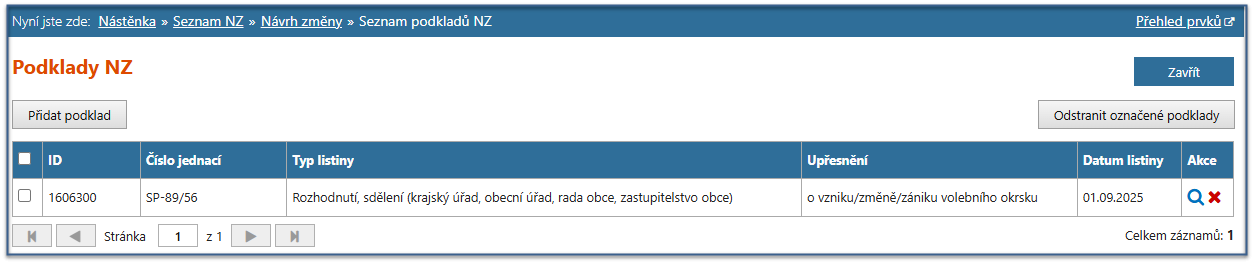

Obr. 9 – Obrazovka Podklady NZ s nově založeným podkladem

Výběr volebního okrsku do návrhu změny

V našem případě potřebujeme provést změnu hranice mezi dvěma VO - budeme provádět změnu VO č. 2 a č. 5.

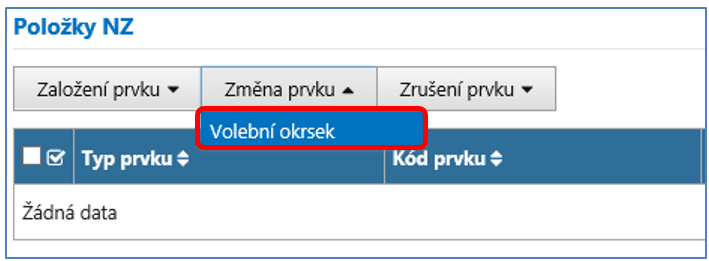

Klikněte na tlačítko Změna prvku a v nabídce zvolte Volební okrsek (obrazovka UNZ110).

Obr. 10 – Funkce Změna prvku – Volební okrsek

Otevře se obrazovka Vyhledání prvku. Nadřazené prvky Okres, Obec, popř. MOMC jsou již vyplněny v souvislosti s vybraným územím dokumentu při zakládání NZ.

Klikněte na tlačítko Hledat. Výsledkem hledání jsou všechny VO v obci/MOMC.

VO, které chcete vybrat, označte zaškrtnutím v prvním sloupečku a klikněte na tlačítko Vybrat označené. VO se načtou do NZ.

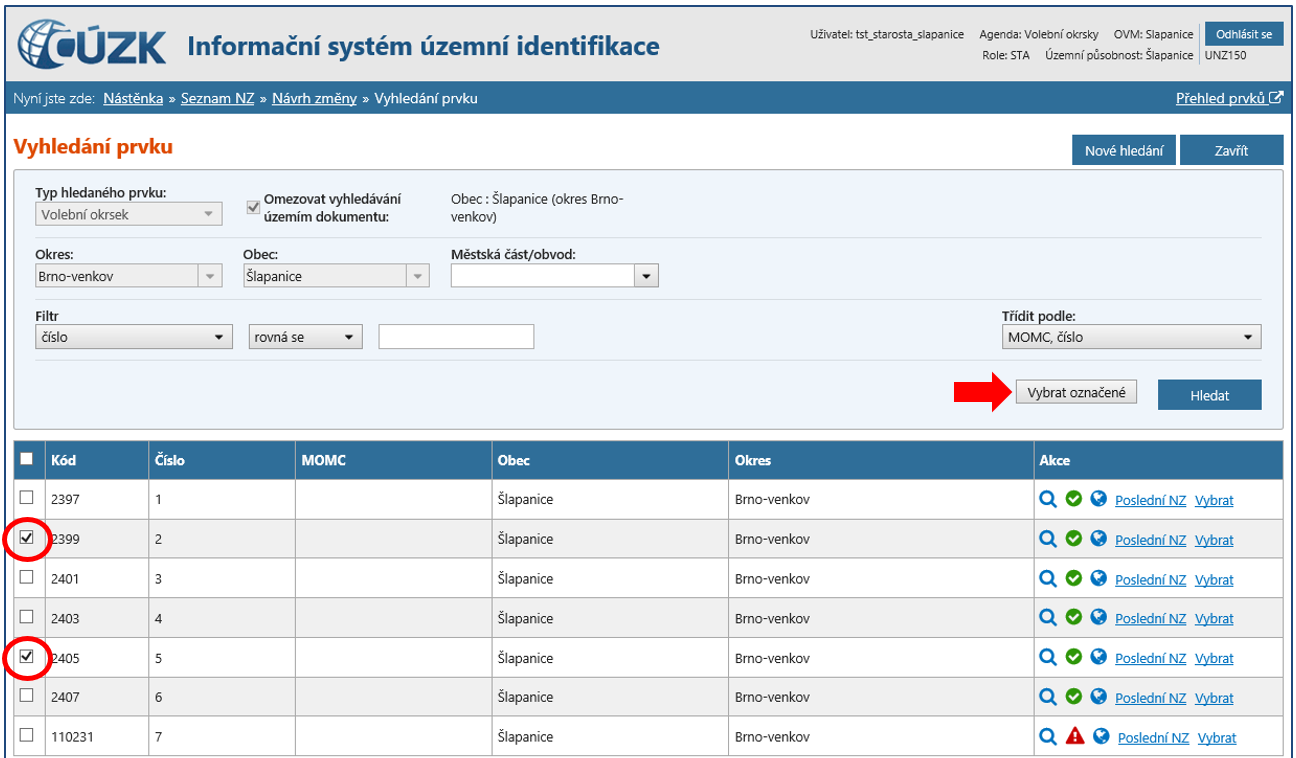

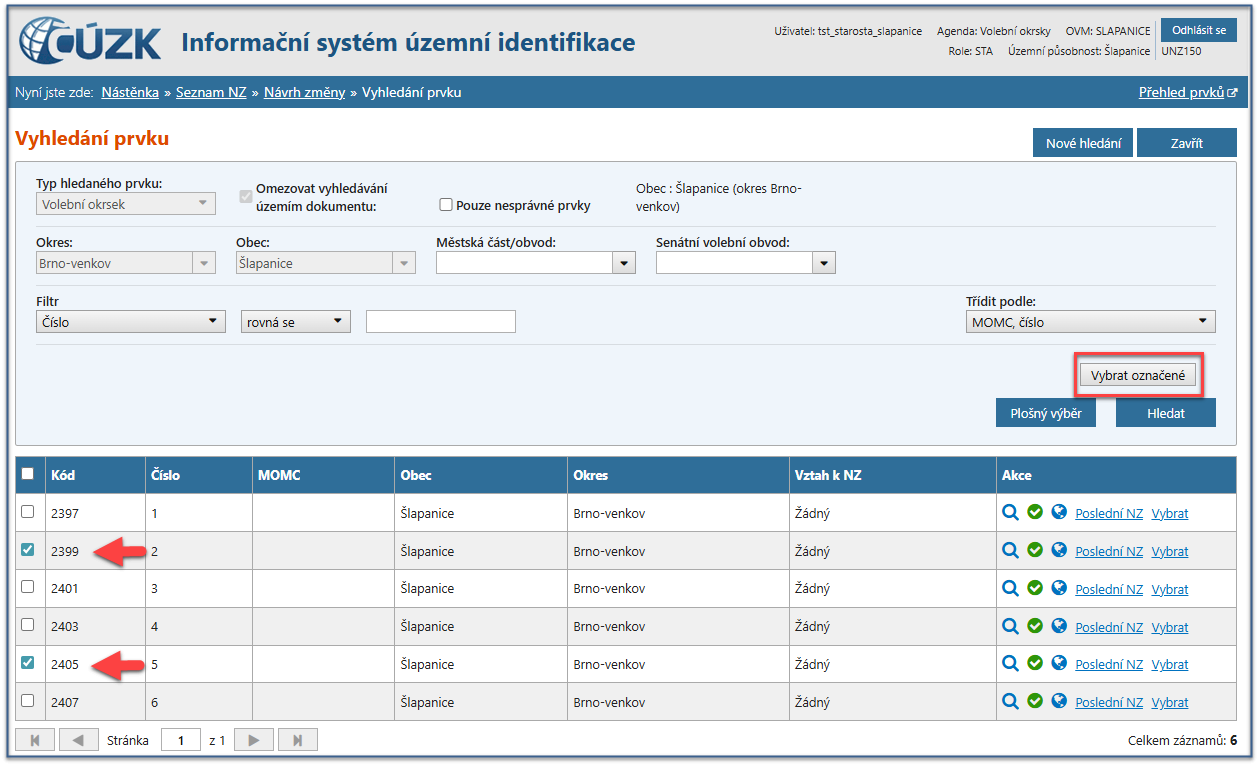

Obr. 11 – Výběr více VO k editaci

Pro vyhledání jednoho konkrétního VO zadejte do filtru číslo VO a po kliknutí na tlačítko Hledat systém zobrazí ve Výsledcích hledání právě jeden VO (pokud v dané obci existuje VO s daným číslem).

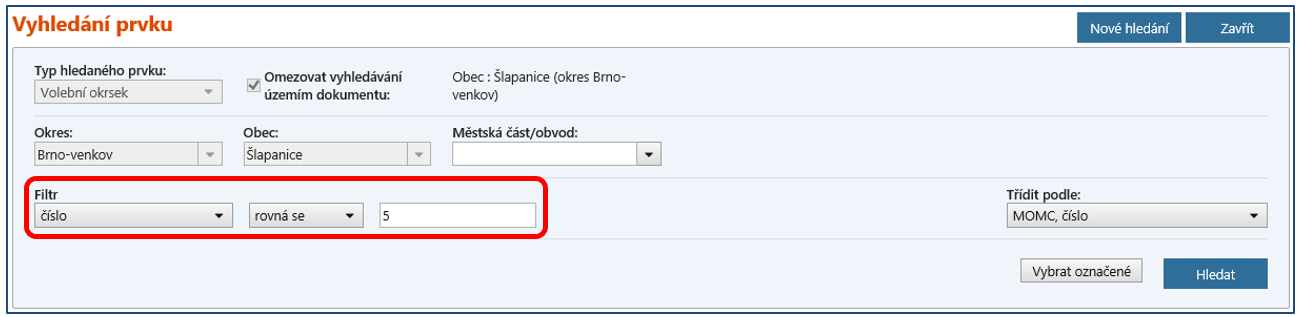

Obr. 12 – Vyhledání jednoho VO

Potvrďte Vybrat na konci řádku pro načtení VO do NZ. Vrátíte se do detailu NZ (obrazovka UNZ110) a VO bude načten do NZ s operací Změna prvku.

Obr. 13 – Výběr jednoho VO k editaci

Pokud bude dotčen změnou VO, který není v NZ načtený ke změně (např. v grafickém prostředí mu bude posunuta hranice), načte se automaticky do NZ při kontrolách NZ.

Grafická změna volebních okrsků

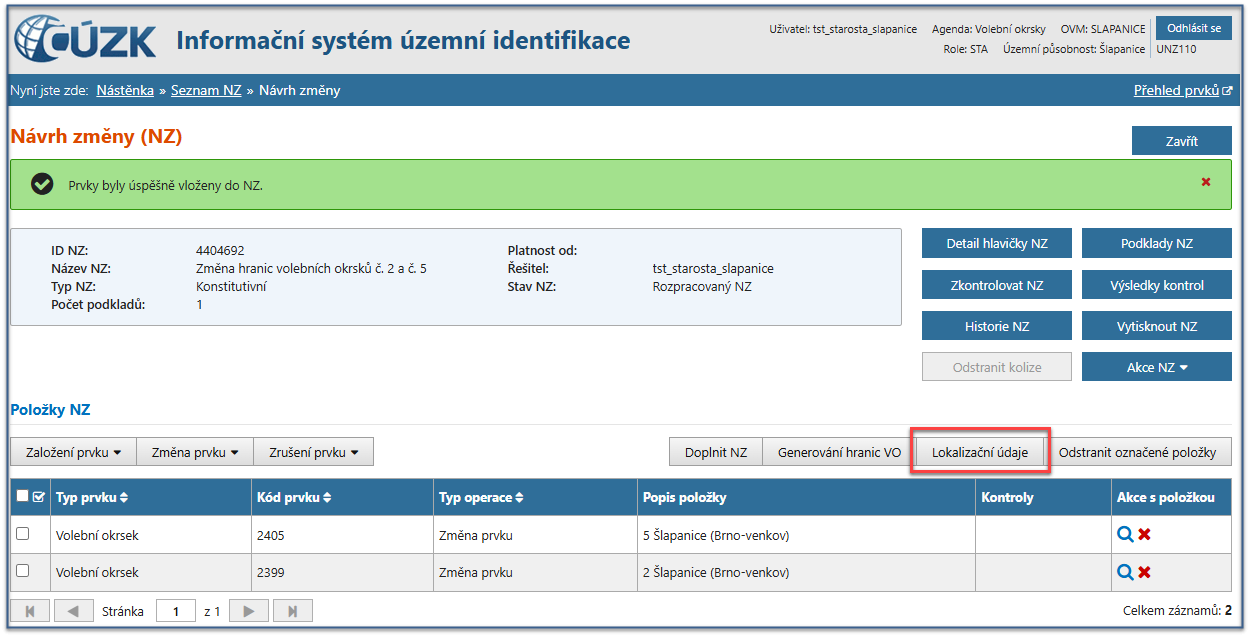

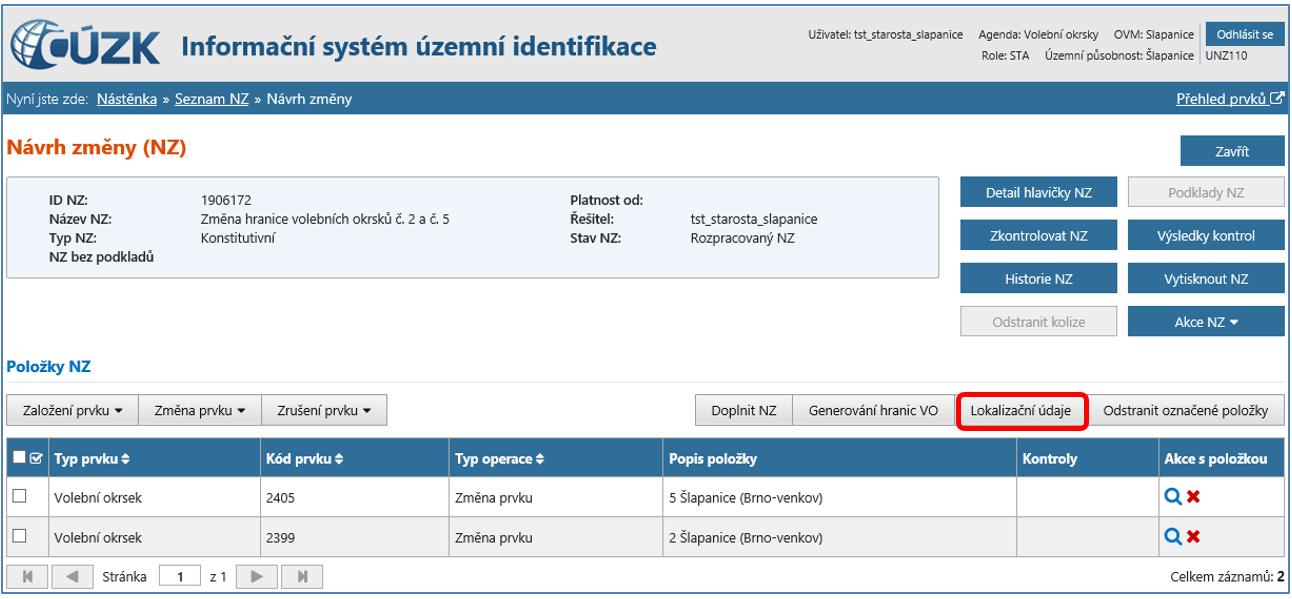

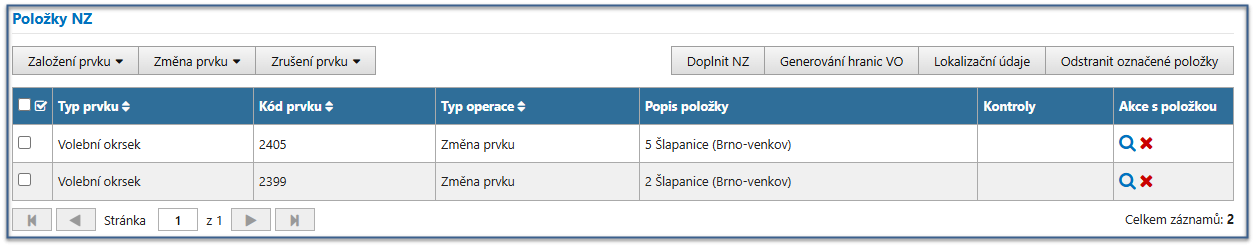

Nyní je potřeba zakreslit změnu hranice mezi měněnými VO č. 2 a č. 5. Klikněte na tlačítko Lokalizační údaje.

Obr. 14 – Tlačítko Lokalizační údaje na obrazovce Návrh změny (NZ)

Otevře se grafický editor Marushka s oknem Editace volebního okrsku a podoknem Editace hranic volebních okrsků. Zobrazí se území obce/MOMC s hranicemi VO.

Hranice obce/MOMC je oranžová čára s červenými body,

hranice VO je oranžová čára se zelenými body,

Poznámka:

Hranici obce/MOMC ani body na hranici obce/MOMC nelze smazat, pouze je možné vkládat nové lomové body.

Hranici VO i body na hranici VO lze smazat a lze také do hranice VO vkládat nové lomové body.

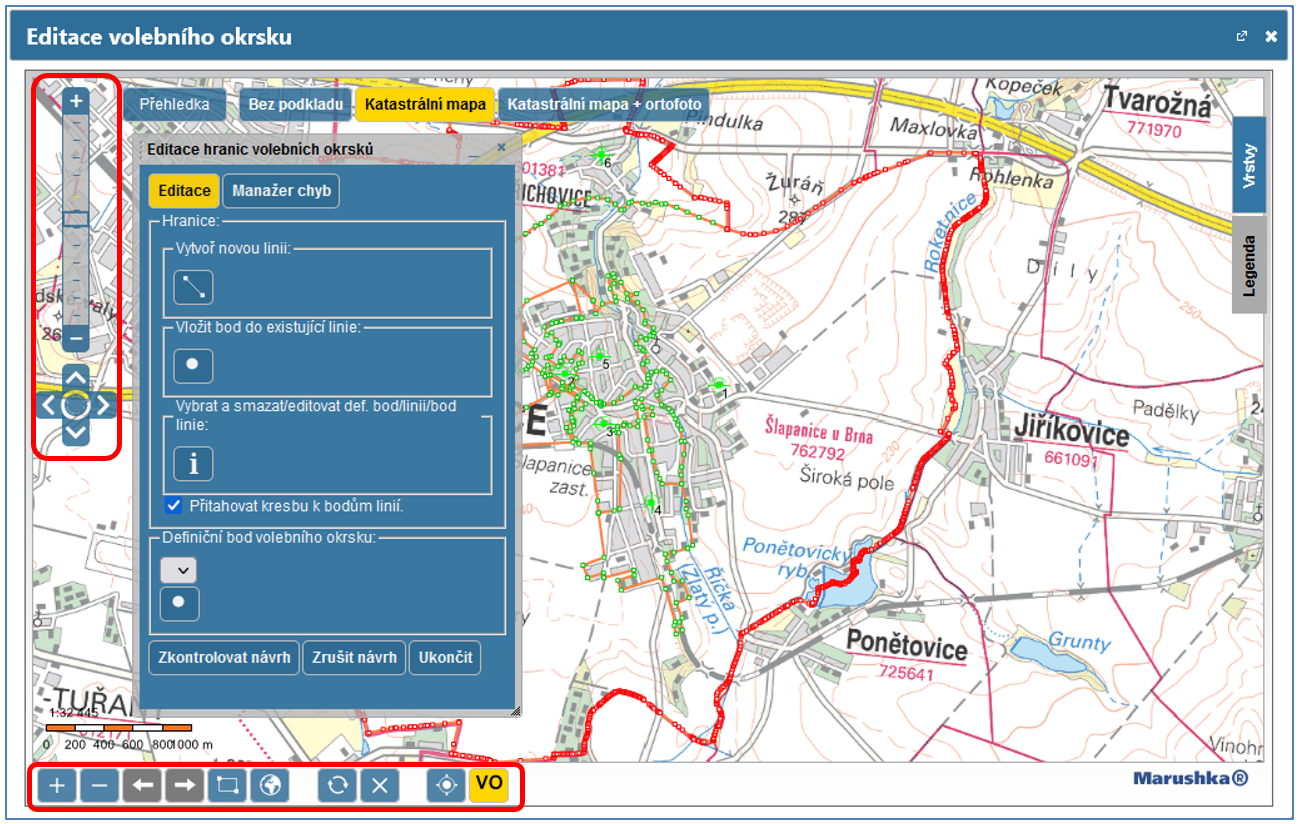

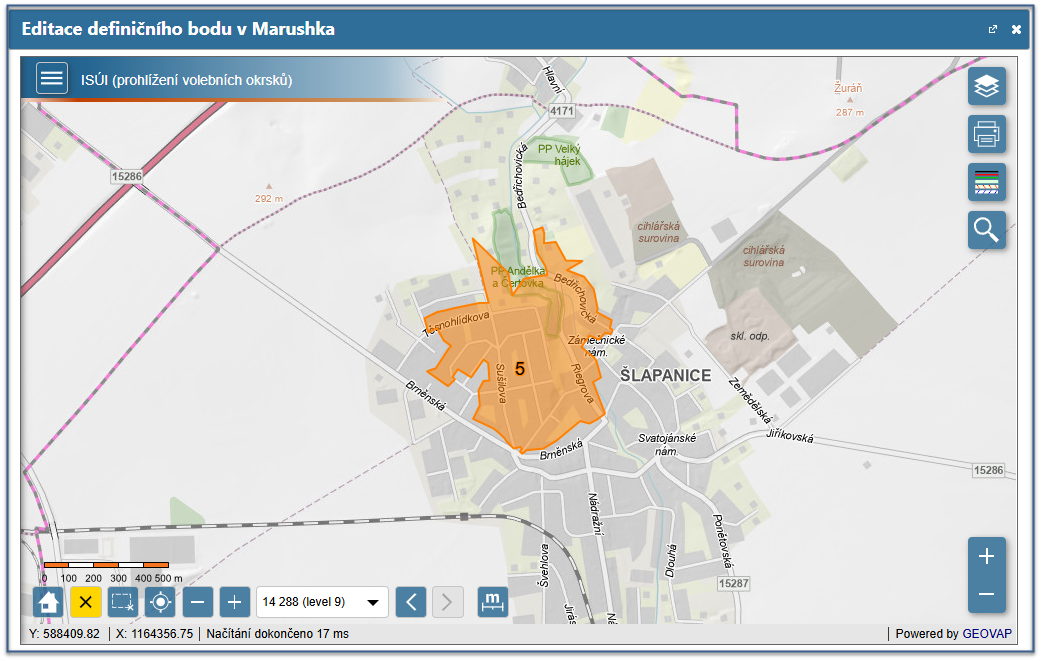

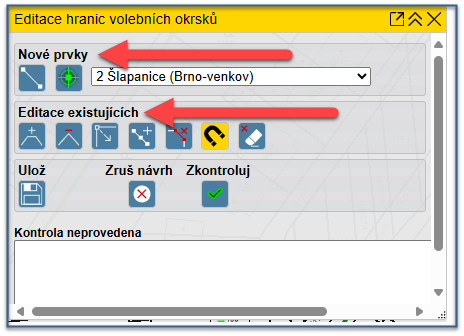

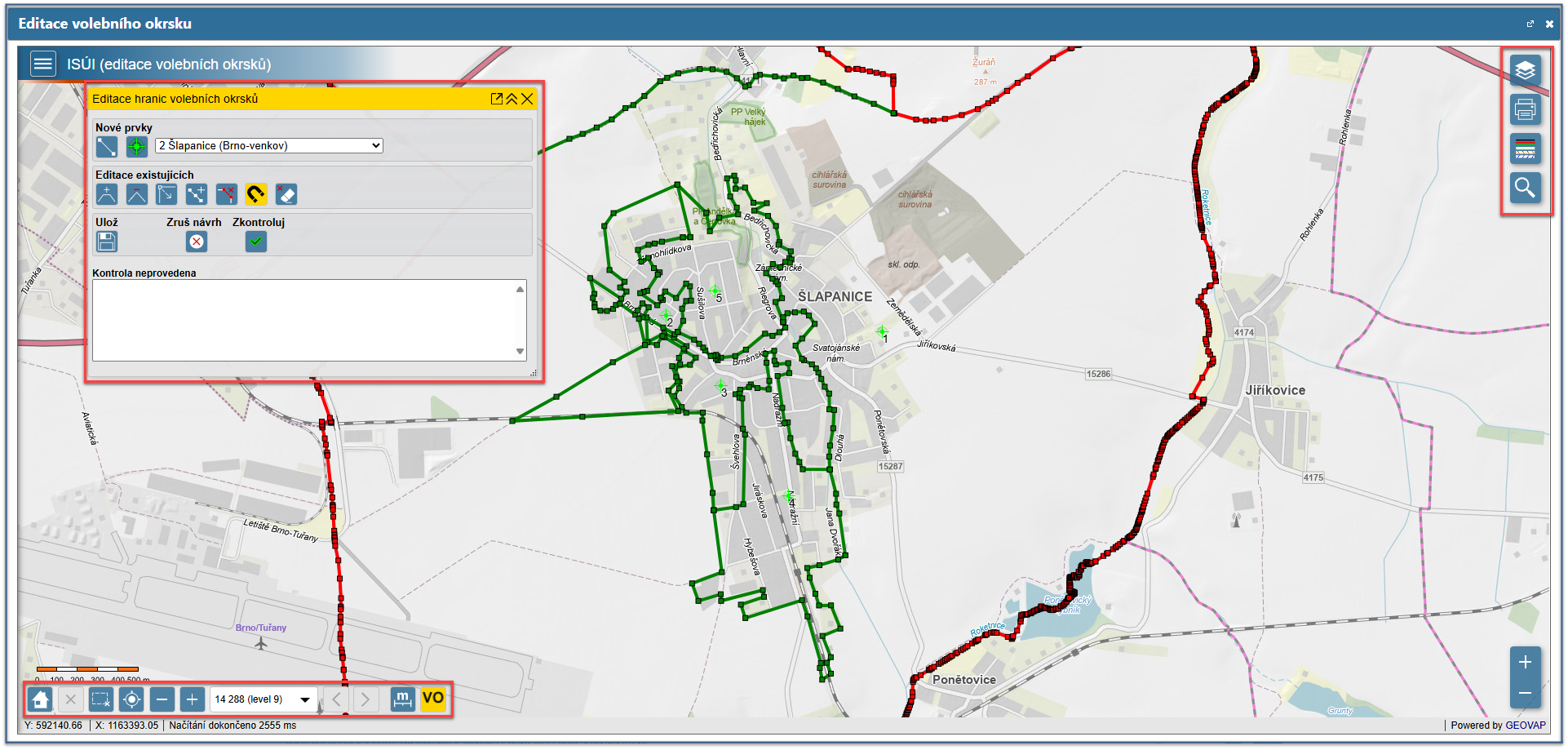

Obr. 15 – Grafický editor Marushka s oknem Editace hranic volebních okrsků; navigační menu vlevo; funkční tlačítka dole; hranice obce oranžová s červenými body, hranice VO oranžová se zelenými body

Je nutné si zobrazit v potřebném přiblížení hranici mezi VO, kterou chcete změnit. Pomocí myši, navigačního menu vlevo a panelu nástrojů dole pod oknem (nebo jejich kombinací) si zobrazte hranici VO, kterou chcete změnit.

Můžete si zvolit mapový podklad, který se bude pod hranicemi okrsků zobrazovat:

Tlačítko Bez podkladu zobrazí slepou mapu s hranicemi obce/MOMC a hranicemi VO.

Tlačítko Katastrální mapa

oPro měřítka 1:5 000 a větší se zobrazí navíc podklad katastrální mapy.

oPři měřítku menším než 1:5 000 se zobrazují jako podklad Základní mapy ČR.

Tlačítko: Katastrální mapa + ortofoto

oPro měřítka 1:5 000 a větší se zobrazuje ortofotomapa pod katastrální mapou.

oPro měřítka 1:5 001 až 1:20 000 zůstává zobrazení ortofotomapy jako podkladové mapy.

oPro měřítka menší než 1:20 000 se zobrazují podkladové mapy Základní mapy ČR.

Automaticky je přednastaveno zobrazení katastrální mapy, a proto tlačítko Katastrální mapa je zvýrazněné.

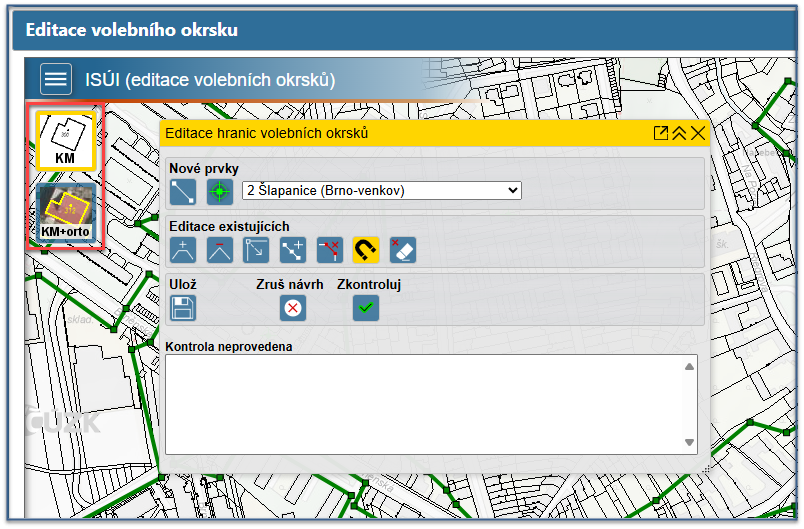

Obr. 16 – Tlačítka Bez podkladu, Katastrální mapa a Katastrální mapa + ortofoto

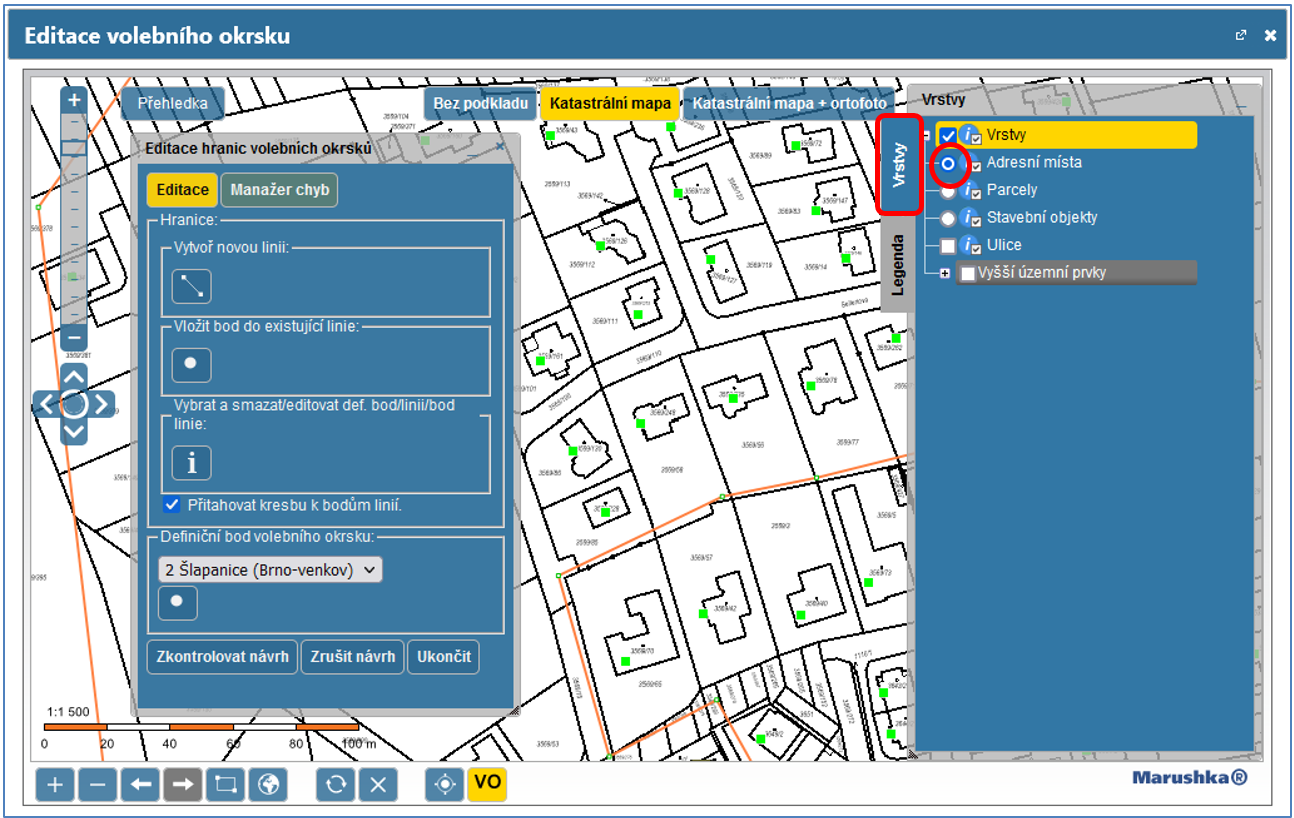

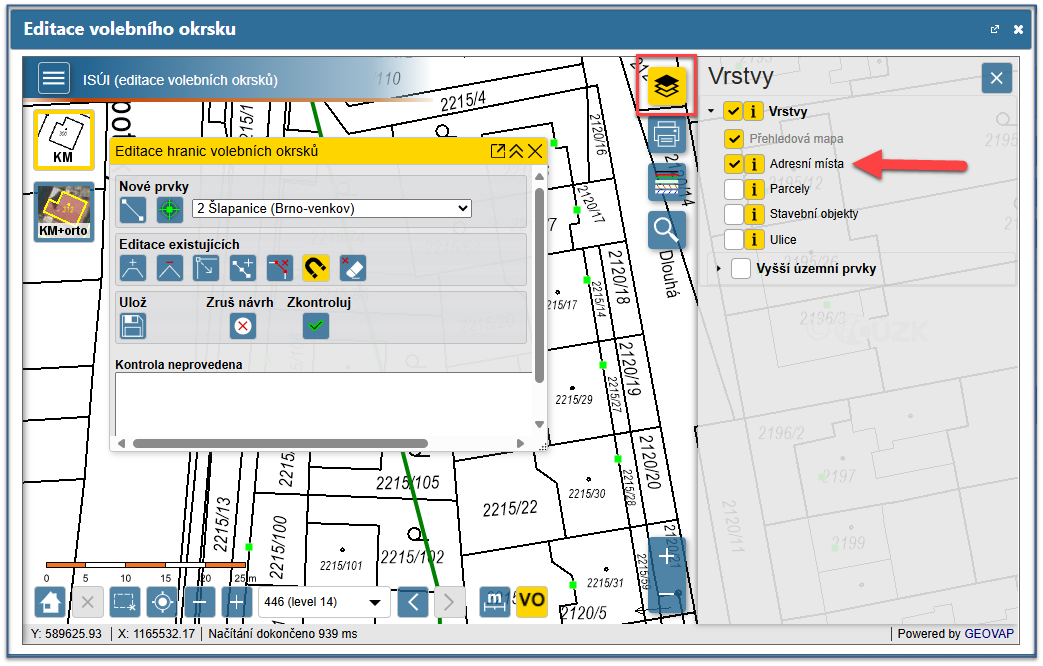

Vpravo nahoře se nachází záložka Vrstvy, kde je možné aktivovat zobrazení některé z vrstev stavebních objektů, adresních míst, parcel nebo ulic.

Při editaci VO je užitečné aktivovat si vrstvu adresních míst, jejichž definiční body jsou zobrazeny zelenými čtverečky. Můžete si tak zkontrolovat polohu definičních bodů adresních míst vůči hranicím VO. Jelikož adresní místa přejímají VO podle polohy definičního bodu v polygonu VO, jednoznačně ověříte správnost zařazení adresního místa do VO.

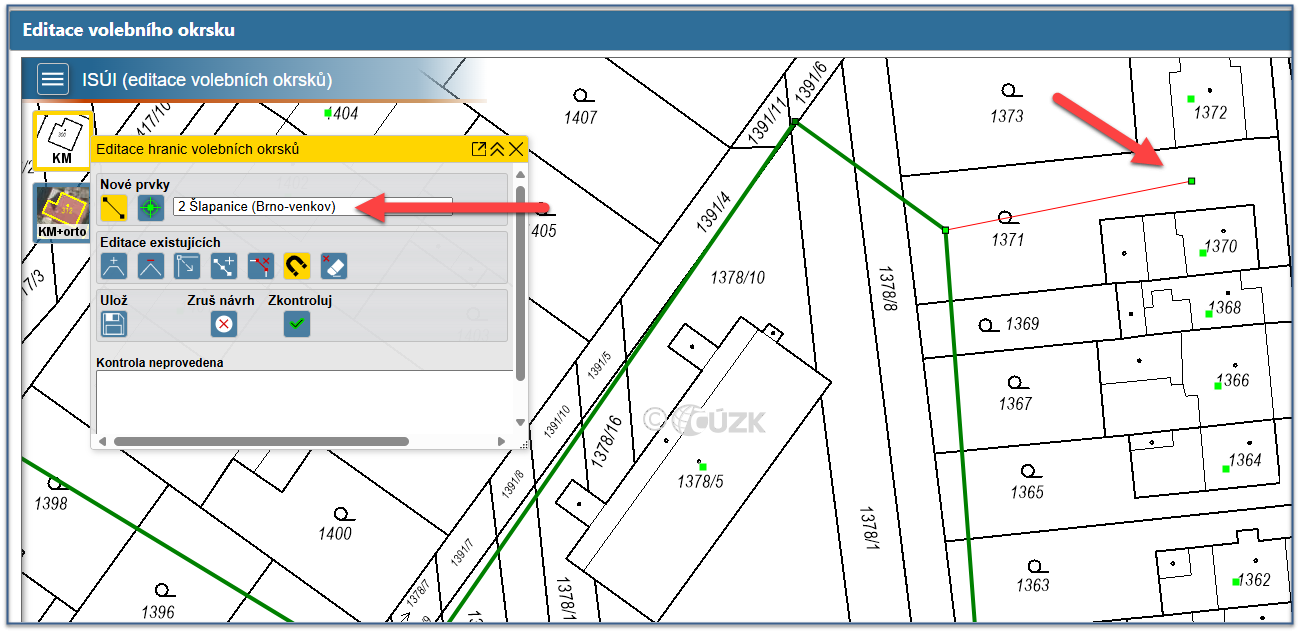

Obr. 17 – Editace hranice VO se zapnutou vrstvou adresních míst

Klikněte na ikonu   v části Vybrat a smazat/editovat def. bod/linii/bod linie:

Ikona změní barvu na oranžovou , čímž značí, že je vybraná oblast aktivní.

Obr. 18 – Aktivní ikona pro vybrání definičního bodu, linie nebo bodu linie

Poté klikněte na oranžovou hranici VO, kterou chcete změnit. Musíte kliknout na hranici VO v dostatečné vzdálenosti od lomových bodů, jinak se neoznačí linie, ale lomový bod.

Obr. 19 – Označení linie pro editaci nebo smazání

Klikněte na ikonu  u měněné hranice VO a zobrazí se nabídka .

Zvolte možnost Editovat linii a v následujícím okně potvrďte Editovat:

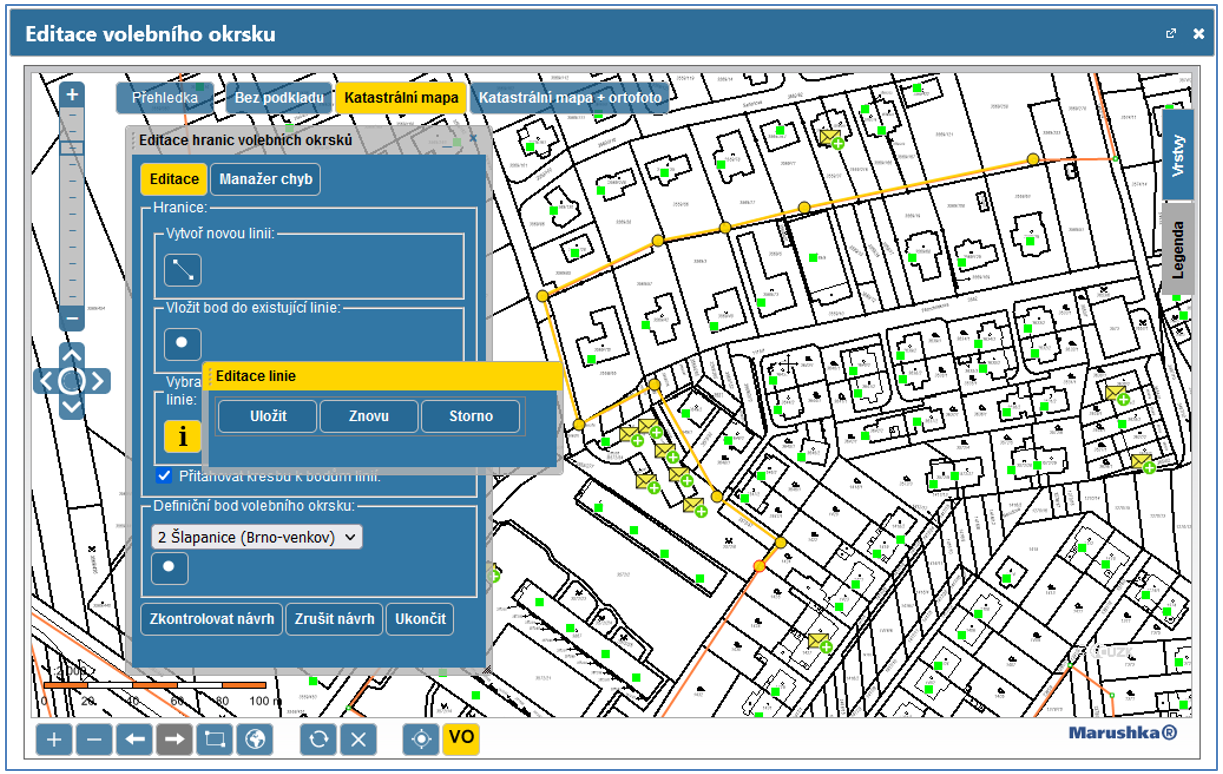

Obr. 20 – Okno pro potvrzení editování linie

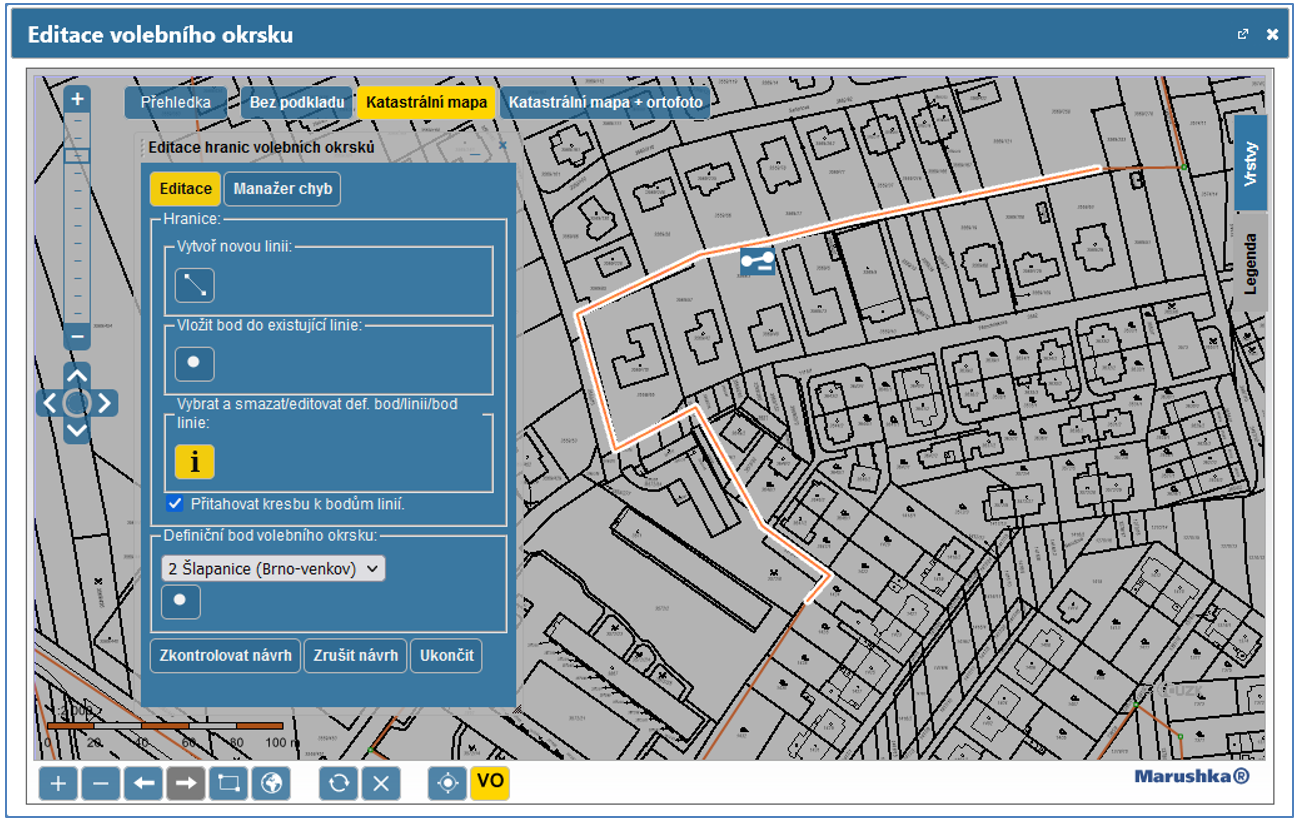

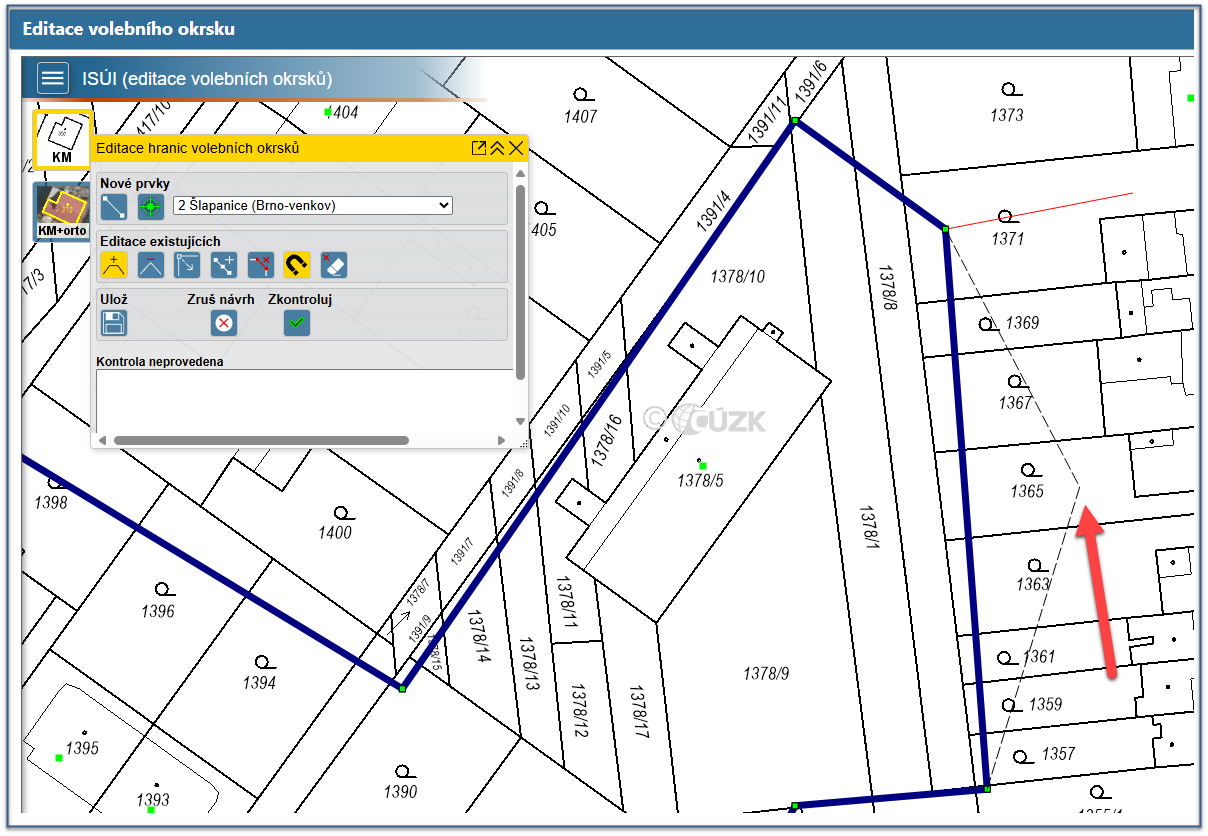

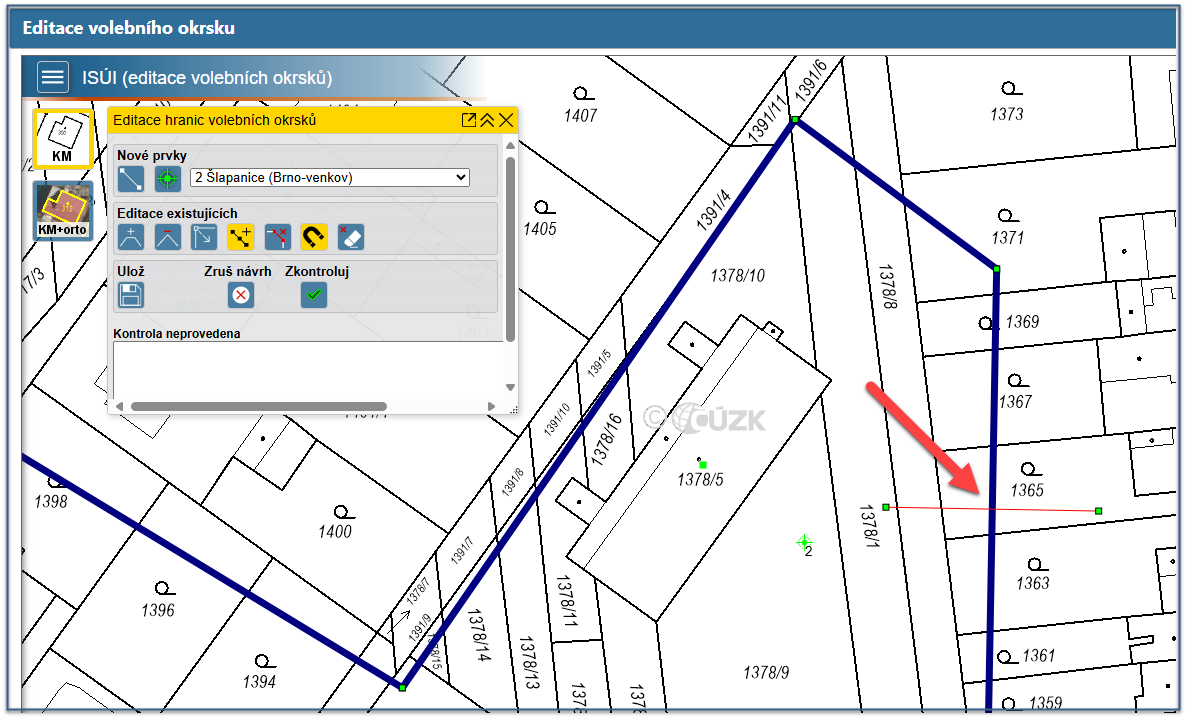

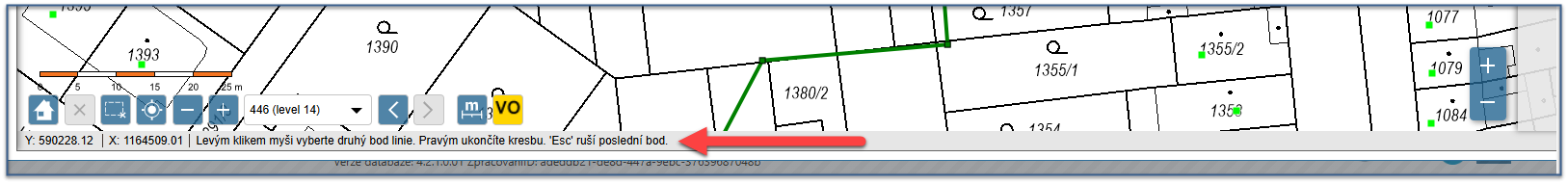

Hranice VO i její body se stanou aktivní a lze jimi pomocí myši posouvat:

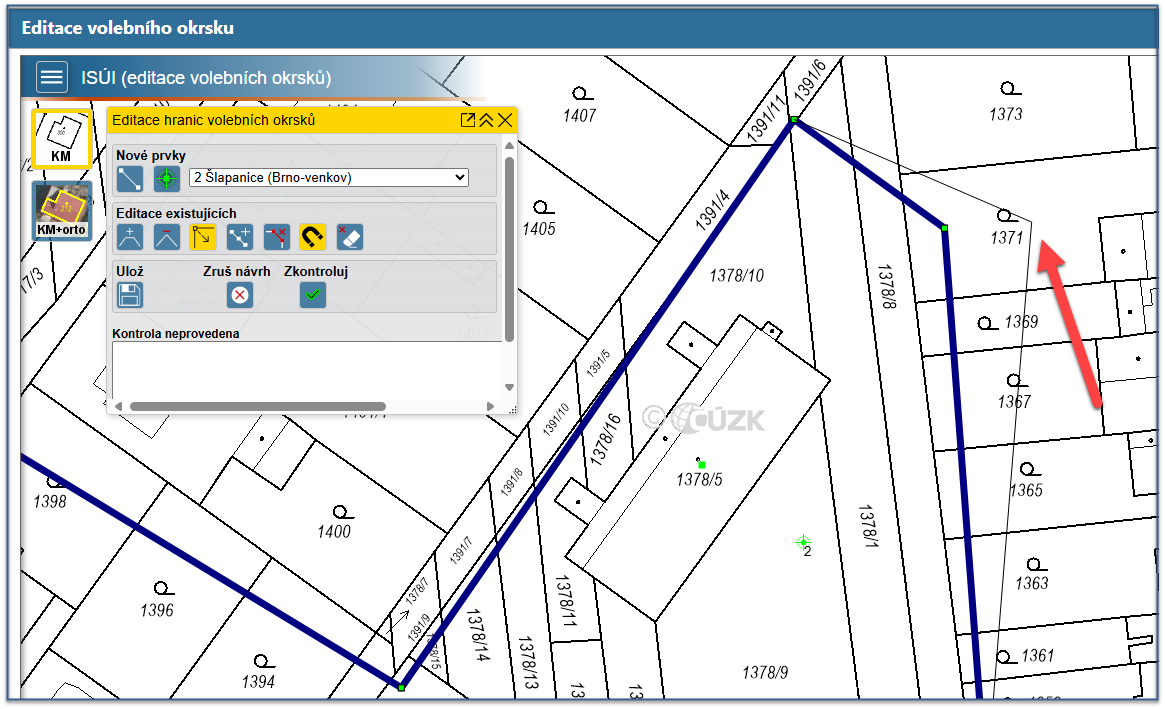

Obr. 21 – Linie hranice VO v režimu editace

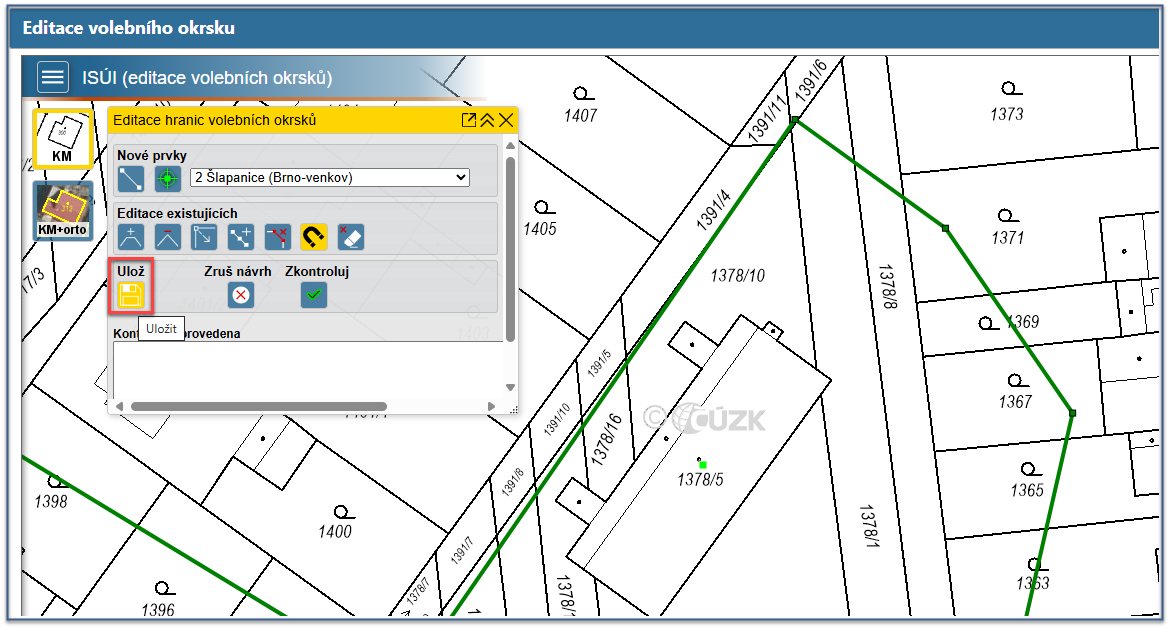

Posuňte jednotlivé body hranice VO podle požadovaného průběhu hranice VO. Potvrďte změnu hranice kliknutím na tlačítko Uložit v okně Editace linie:

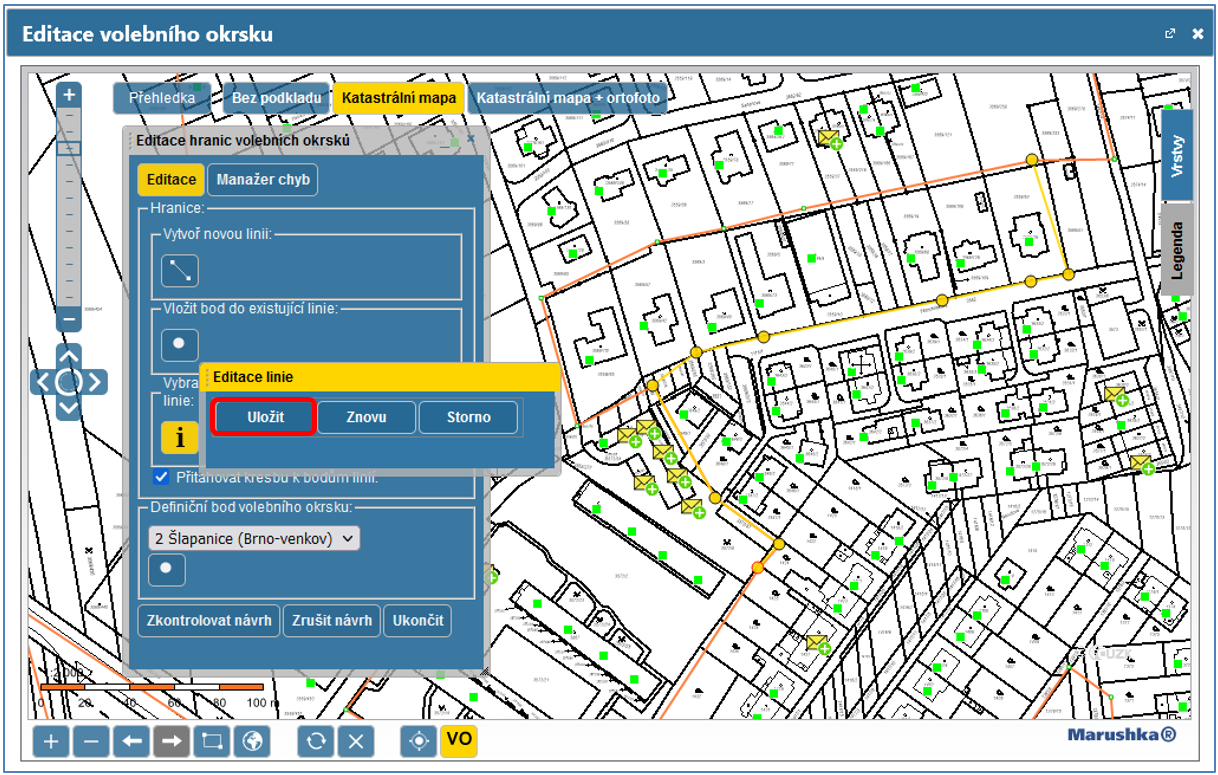

Obr. 22 – Uložení změn linie hranice VO

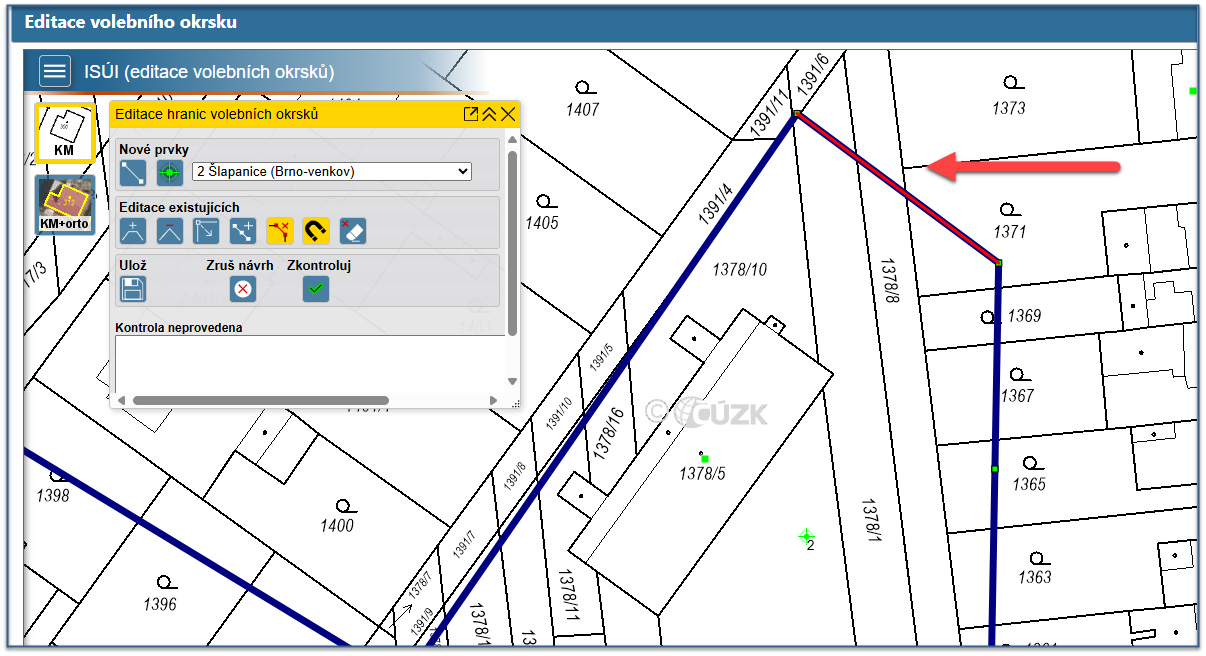

Hranice VO se uloží a původní průběh hranice VO zmizí:

Obr. 23 – Uložená změněná linie hranice VO

Nyní je znázorněna změna hranice VO většího rázu, v jejímž důsledku došlo k tomu, že definiční bod VO č. 2, reprezentován svítivě zeleným terčíkem , spadá do polygonu VO č. 5.

Jelikož posunout definiční bod VO nelze, je nutné v tomto případě původní definiční bod VO č. 2 smazat a zadat nový tak, aby každý polygon VO měl právě jeden definiční bod.

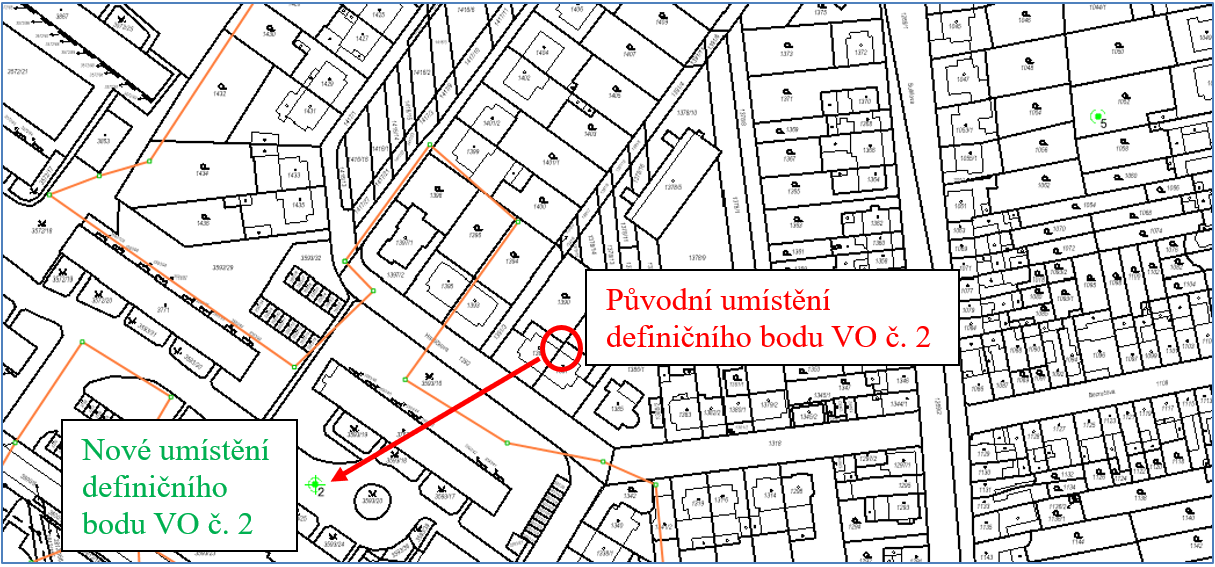

Obr. 24 – Dva definiční body VO uvnitř jednoho polygonu VO

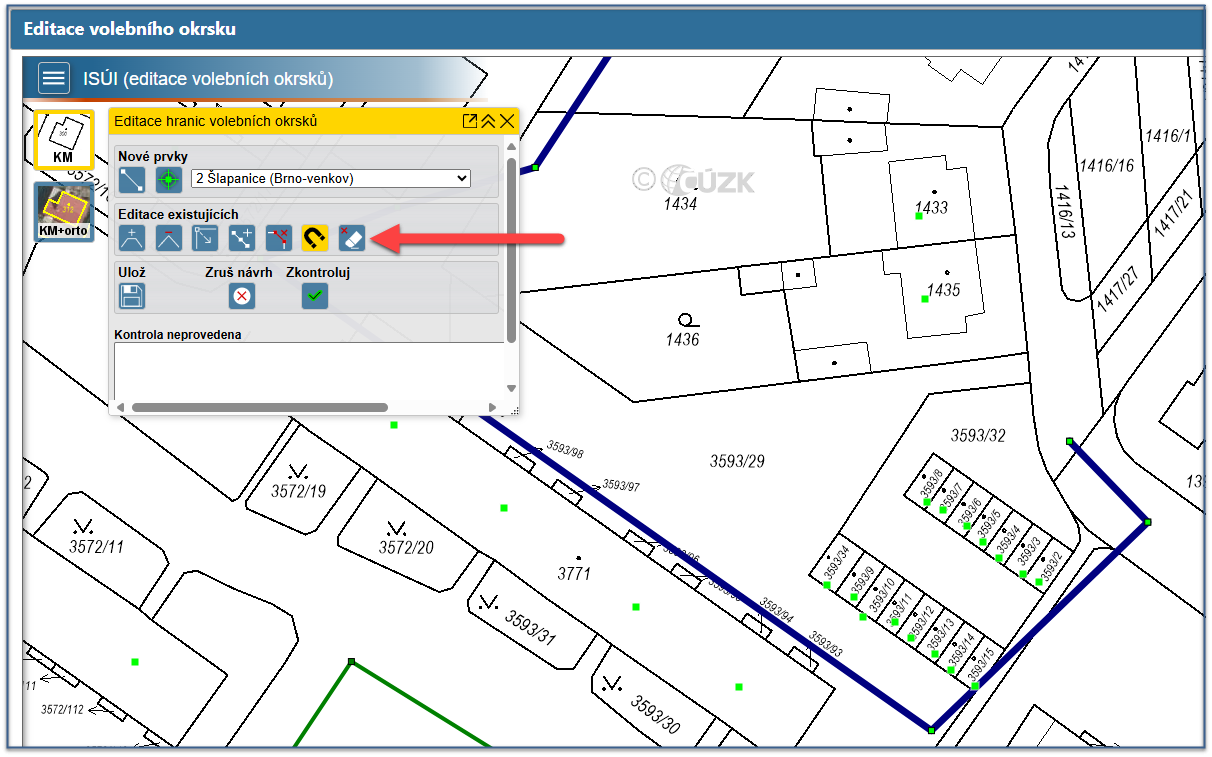

Smazání definičního bodu VO proveďte kliknutím na ikonu  v části Vybrat a smazat/editovat def. bod/linii/bod linie: Ikona změní barvu na oranžovou , čímž značí, že je vybraná oblast aktivní.

Obr. 25 -  Aktivní ikona Vybrat a smazat/editovat def.bod/linii/bod linie

Poté klikněte na definiční bod VO (zelený terčík), který chcete smazat. Zobrazí se ikona  a kliknutím na ni okno Smazat def. bod okrsku, potvrďte tlačítkem Smazat. Dojde k odstranění definičního bodu VO.

Obr. 26 – Potvrzující okno pro smazání definičního bodu VO

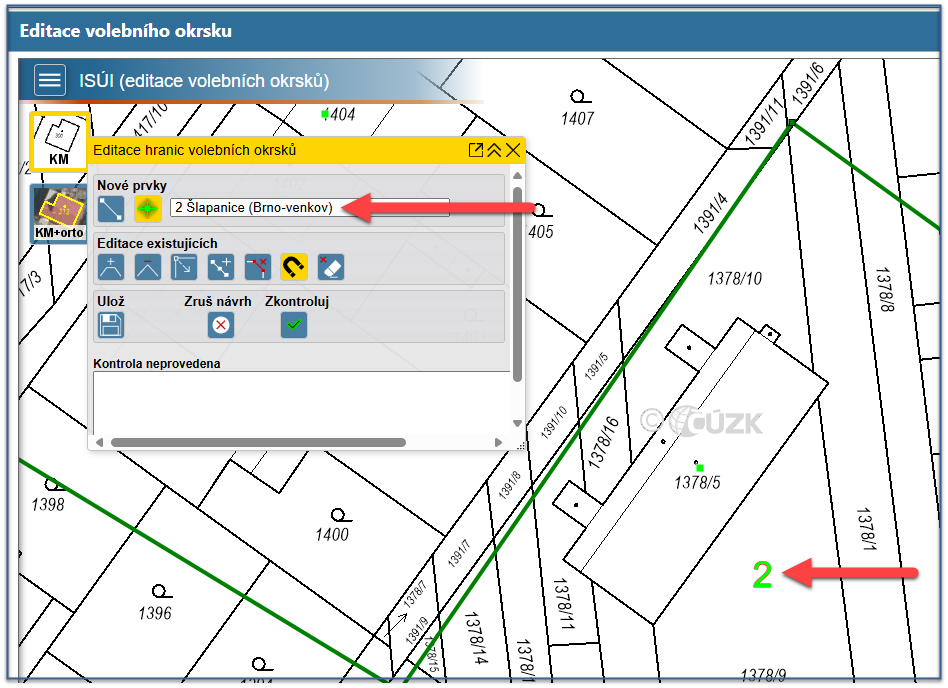

Vložení definičního bodu VO proveďte kliknutím na ikonu  v části Definiční bod volebního okrsku: Ikona změní barvu na oranžovou , čímž značí, že je vybraná oblast aktivní. V řádku nad ikonou musíte mít vybraný správný VO, u kterého zadáváte definiční bod.

Obr. 27 – Aktivní ikona pro zadání nového definičního bodu VO

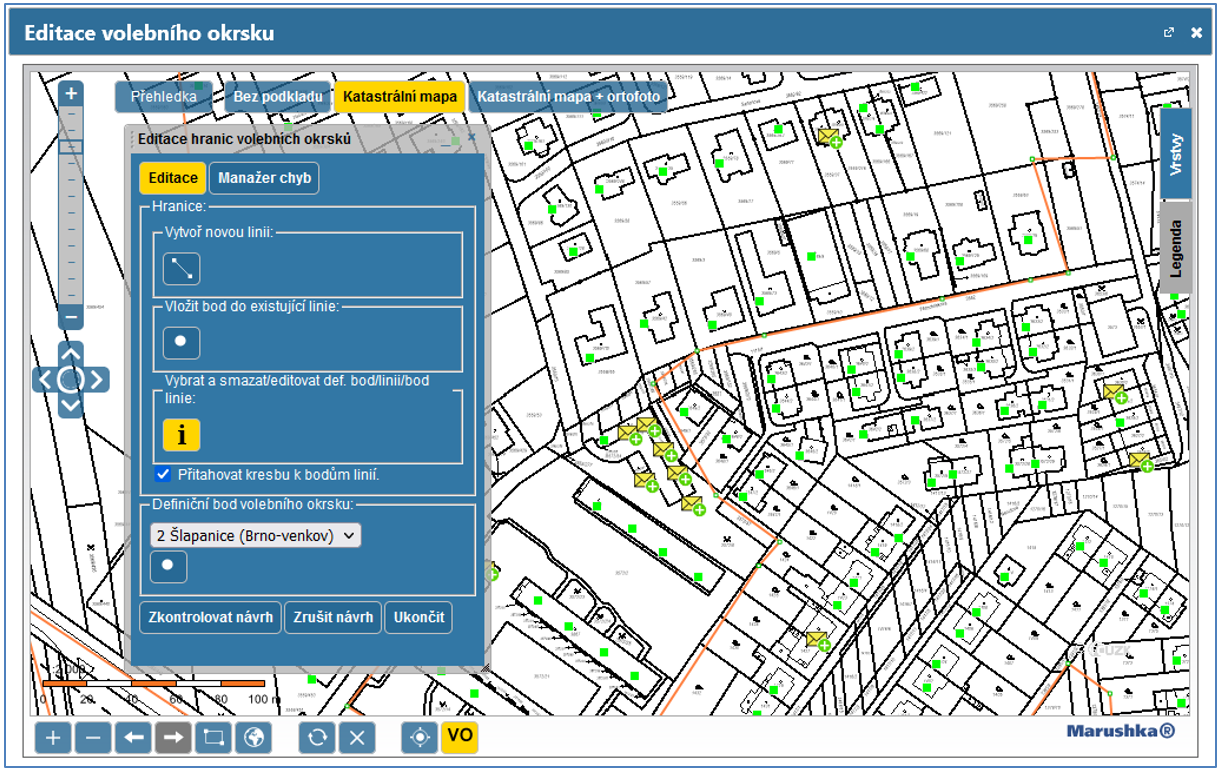

Klikněte na místo v mapě, kde chcete mít nový definiční bod VO, zobrazí se oranžový puntík . Klikněte na symbol , kterým se definiční bod potvrzuje. Po zpracování požadavku se změní oranžový puntík  na zelený terčík  a definiční bod je uložen.

Obr. 28 – Nový definiční bod VO č. 2

Grafická kontrola NZ

Po dokončení editace hranic VO je nutné zkontrolovat grafický návrh v Marushce.

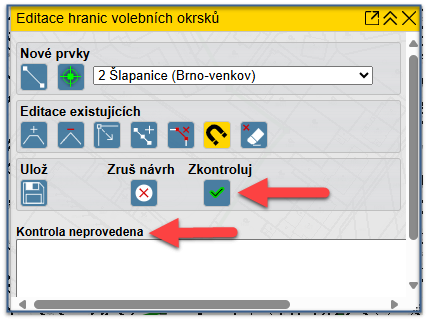

Klikněte na tlačítko Zkontrolovat návrh v dolní části okna.

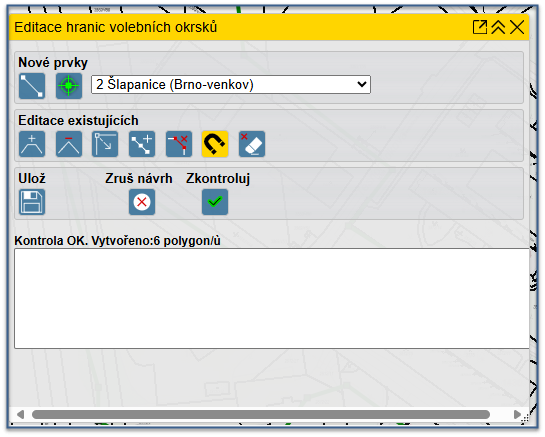

Obr. 29 – Spuštění grafických kontrol NZ

Poznámka:

Tlačítko Zrušit návrh zruší veškeré změny, které jste zakreslili.

Tlačítko Ukončit zavře okno Editace volebního okrsku a vrátí se do detailu NZ. Zakreslené a uložené změny zůstanou zachovány.

Pokud je grafická část NZ v pořádku, dojde po zpracování požadavku k zobrazení záložky Manažer chyb a hlášky „Návrh neobsahuje žádné chyby“.

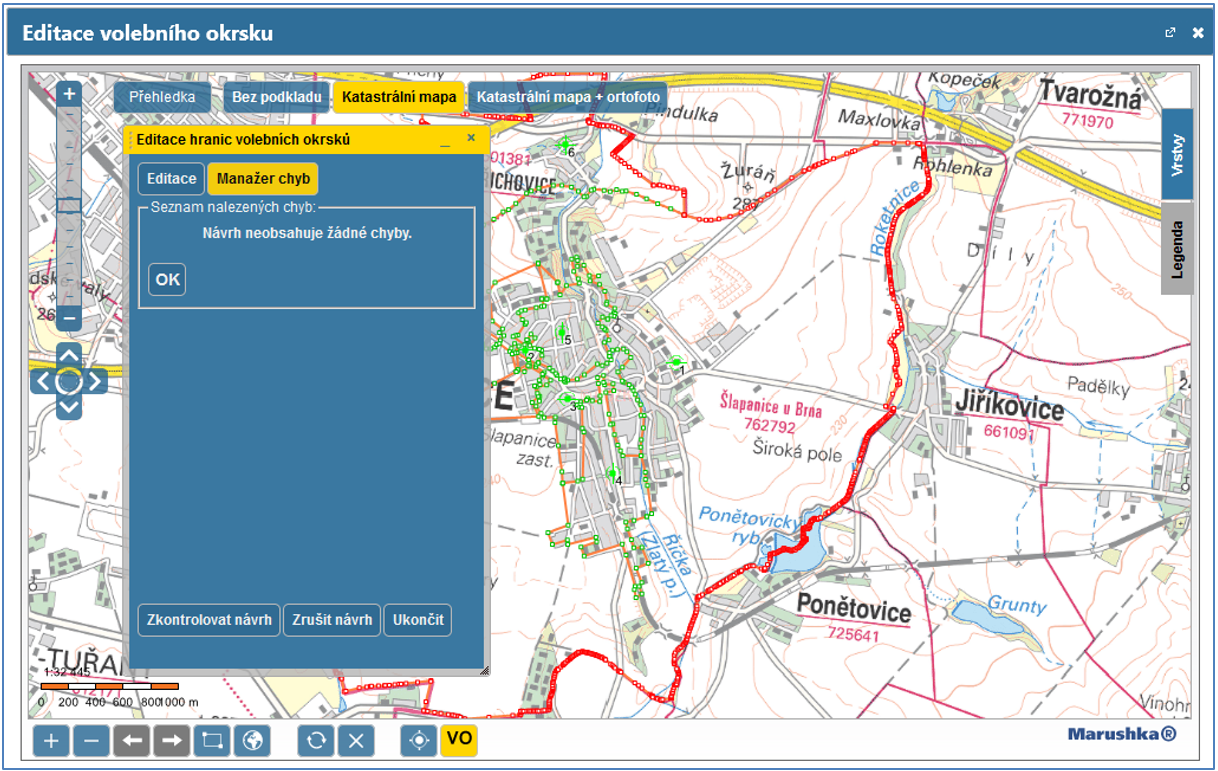

Obr. 30 – Grafická kontrola VO bez chyb

Kliknutím na OK ukončíte editaci VO, a poté tlačítkem Zavřít se vrátíte do detailu Vašeho NZ.

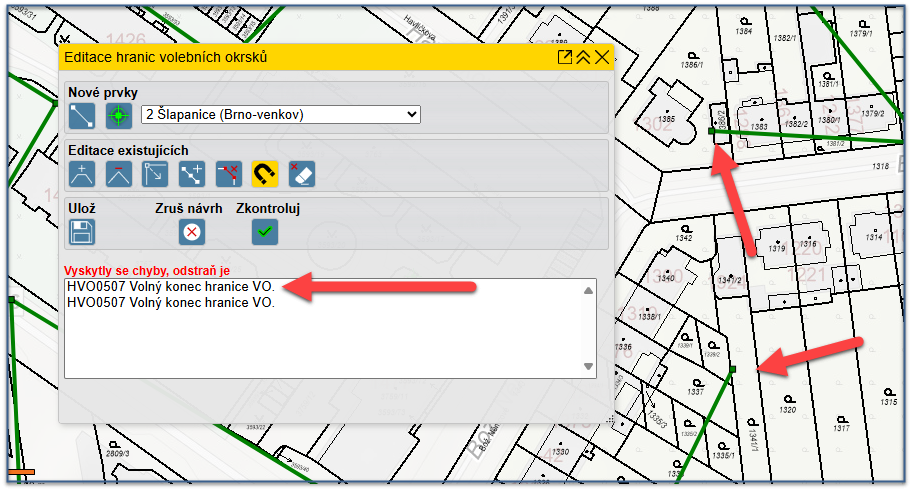

Pokud jsou v NZ chyby, dojde v Manažeru chyb k jejich výpisu a je potřeba je vyřešit. Kliknutím na ikonu oka  si zobrazíte příslušnou chybu v mapě:

Obr. 31 – Znázornění chyby v Manažeru chyb

Kontrola NZ, předání NZ ke schválení a schválení NZ

Nyní proveďte kontrolu přímo v NZ tlačítkem Zkontrolovat NZ. Pokud je NZ bez chyb, zobrazí se hláška „Kontrola provedena úspěšně.“. Pokud NZ obsahuje chyby, zobrazíte si je tlačítkem Výsledky kontrol. Případné chyby je potřeba opravit.

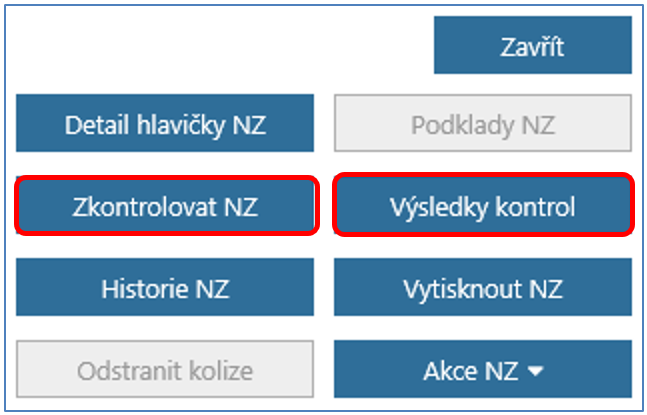

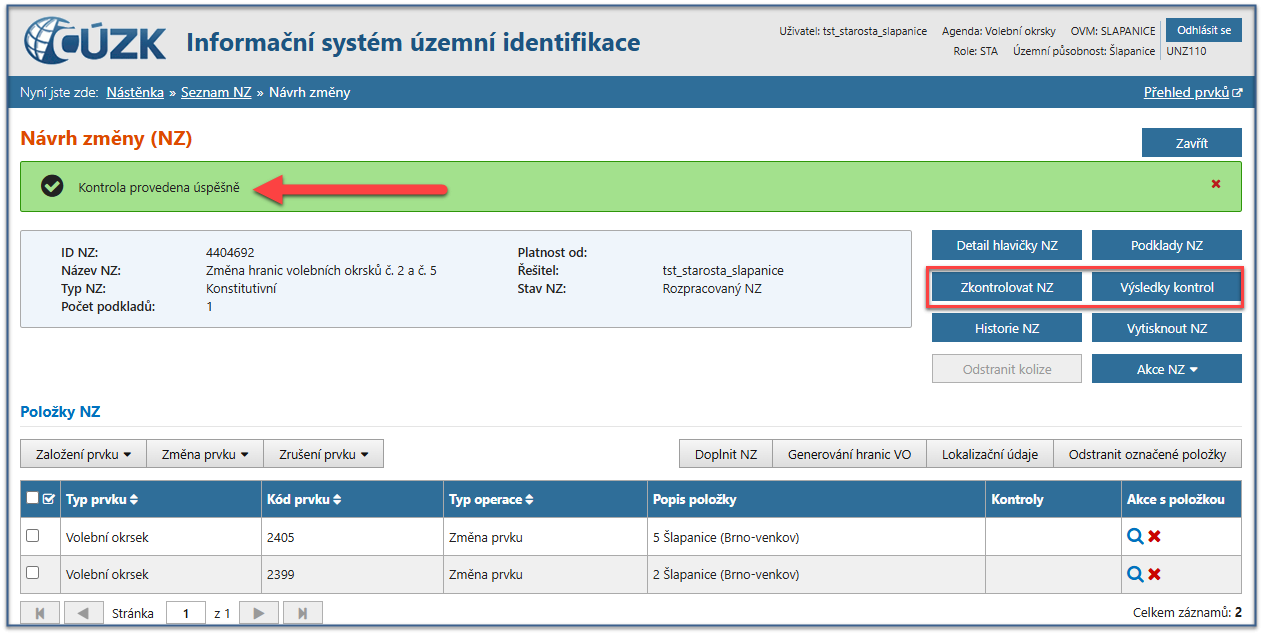

Obr. 32 – Tlačítka Zkontrolovat NZ a Výsledky kontrol

Pokud je NZ bez chyb, můžete NZ předat ke schválení. Klikněte na tlačítko Akce NZ a potvrďte nabídku Předat NZ ke schválení. Po úspěšném předání NZ ke schválení se zobrazí hláška „Vykonatelná aktivita "Předat NZ ke schválení" úspěšně provedena.“

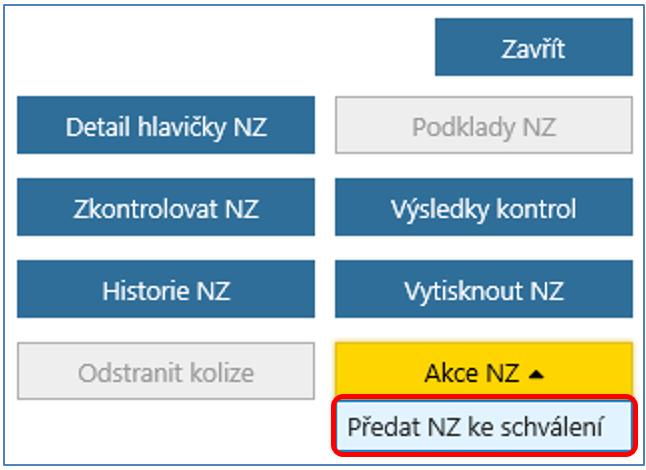

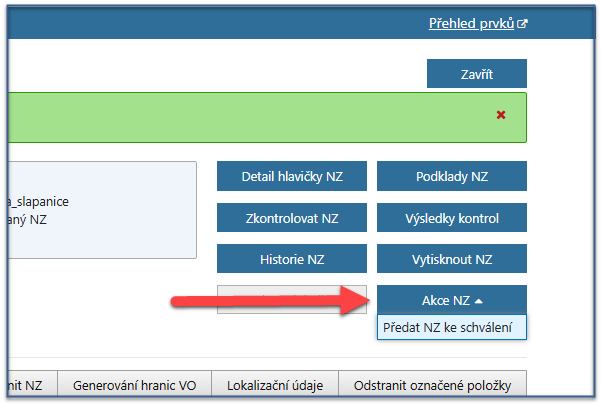

Obr. 33 – Akce NZ – Předat ke schválení

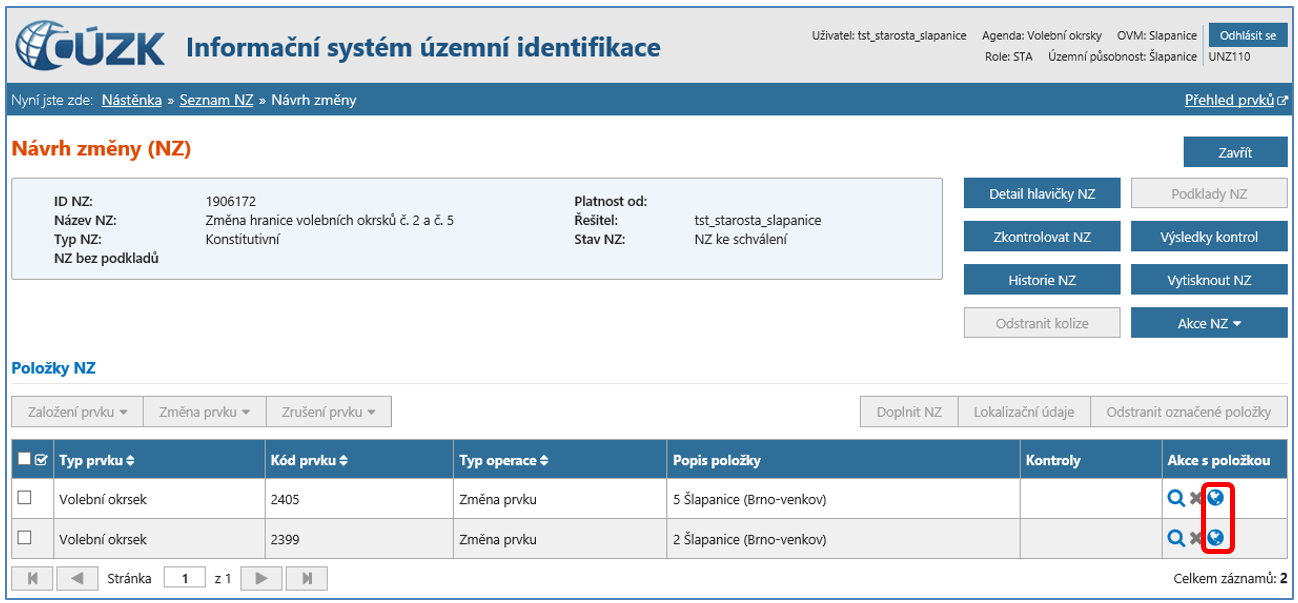

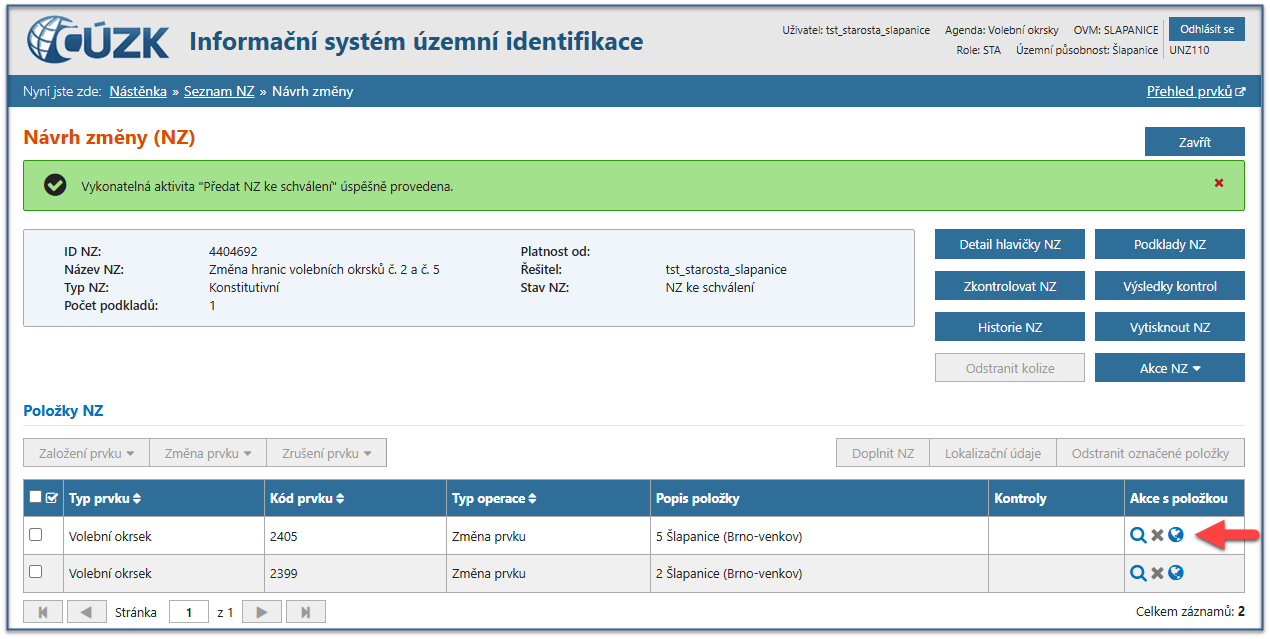

Po úspěšném předání NZ ke schválení si musíte zobrazit graficky v Marushce alespoň jeden VO (vizuální kontrola) kliknutím na ikonu zeměkoule .

Poznámka:

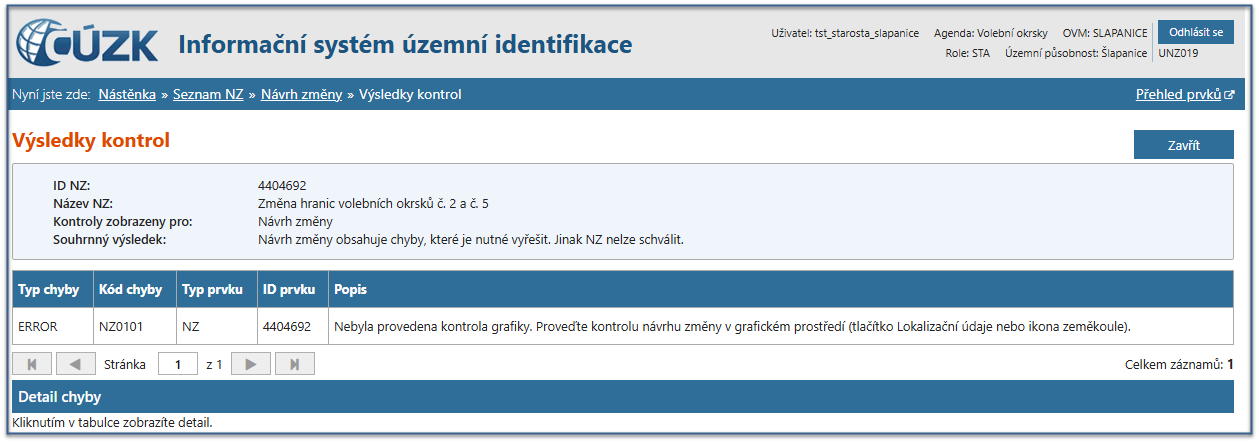

Pokud tak neučiníte, pak se zobrazí hláška „NZ obsahuje chyby – zobrazte si výsledky kontrol“, a po kliknutí na tlačítko Výsledky kontrol se vypíše chyba „Nebyla provedena kontrola grafiky. Proveďte kontrolu návrhu změny v grafickém prostředí (tlačítko Lokalizační údaje nebo ikona zeměkoule).“. Znamená to, že jste mezi předáním ke schválení a schválením neprovedli kontrolu VO v Marushce.

Obr. 34 – Ikony se symbolem zeměkoule pro zobrazení VO

Zobrazí se polygon VO. Okno zavřete křížkem vpravo nahoře. Je vhodné si zobrazit všechny VO, které máte v NZ a zkontrolovat je.

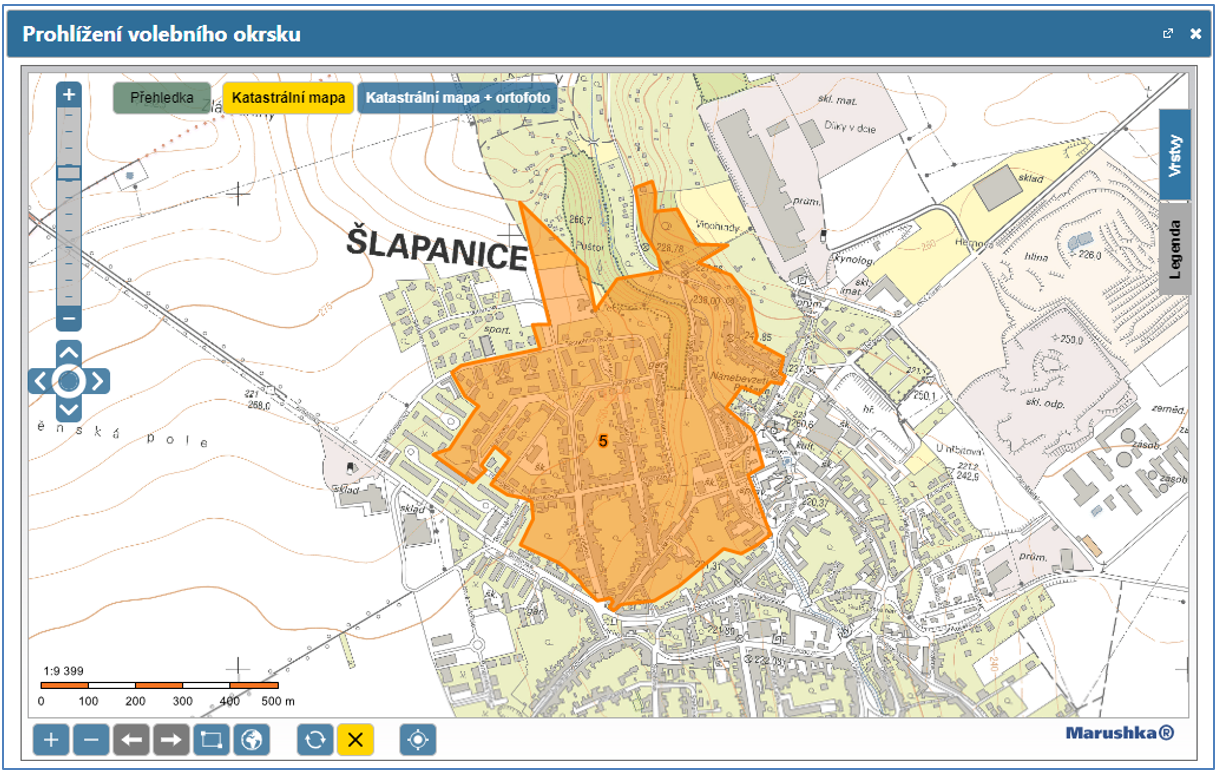

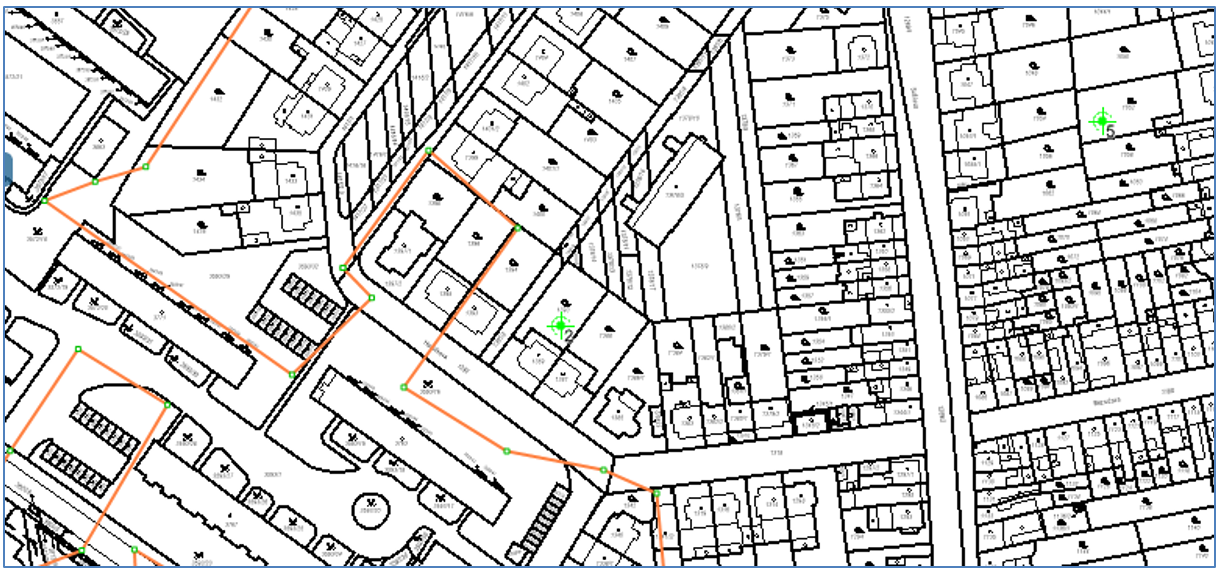

Obr. 35 – Zobrazení jednoho z měněných VO

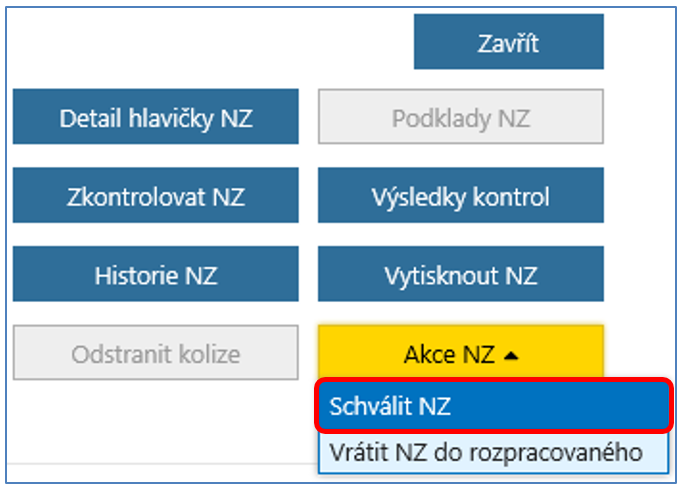

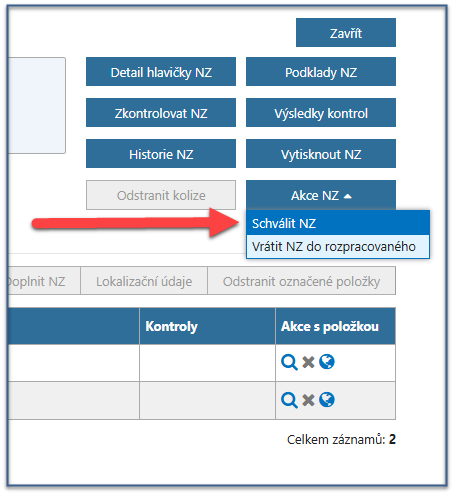

Nyní můžete NZ schválit. Znovu klikněte na tlačítko Akce NZ a vyberte z nabídky Schválit NZ a potvrďte schválení tlačítkem Ano. Po úspěšném schválení NZ se zobrazí hláška „Vykonatelná aktivita „Schválit NZ“ úspěšně provedena.“

Obr. 36 – Volba Akce NZ – Schválit NZ

NZ je v tuto chvíli schválen a do NZ se automaticky načetla všechna adresní místa z VO, která byla dotčena změnou průběhu hranice VO.

Po kliknutí na tlačítko Zavřít se již NZ nezobrazuje v seznamu NZ.
